RK3506G模组：高集成、易用性与成本可靠性工业互联平台

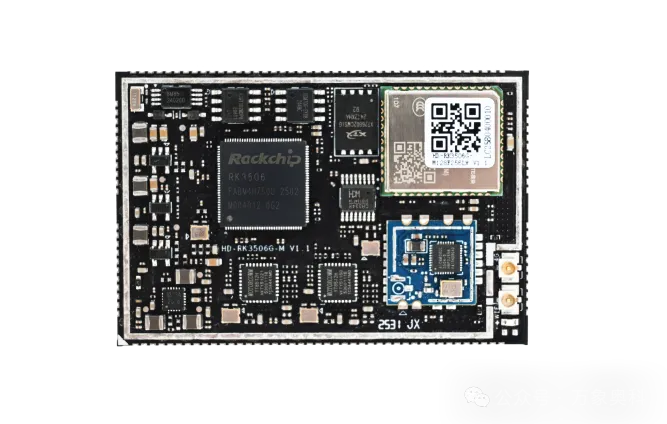

在工业物联网设备选型中，硬件集成度、开发效率、成本控制与长期可靠性往往是项目团队关注的核心维度。万象奥科基于瑞芯微RK3506G系列处理器推出的工业级核心板（尺寸60mm×40mm），在这几个方面提供了一套较为均衡的解决方案。
一、面向工业互联的核心能力
RK3506G模组采用了三核Cortex-A7架构，主频至高可达1.5GHz，可流畅运行Linux系统、网络协议栈及用户应用程序。同时，模组内置2D图像加速引擎和显示输出引擎，为人机交互界面（如LVGL、Qt）提供硬件加速支持，兼顾了工业设备的图形性能与能效。
在网络与通信方面，该模组直接集成了2路工业级以太网PHY、工业级USB Hub，并支持4G CAT1、Wi-Fi & 蓝牙等无线连接方式。对于需要连接多种工业现场设备（如PLC、变频器、传感器）并进行数据汇总、转换与上行的应用，这种接口配置提供了较高的灵活性。
二、高集成度硬件：
简化设计，加速落地
对于工业网关、数据采集器等设备开发，硬件设计的复杂度和BOM成本直接影响项目周期与产品竞争力。RK3506G模组在设计之初便将高集成度作为核心考量之一：
关键功能原生集成
模组内部已直接集成了：
· 2路工业级网口PHY
· 工业级USB Hub
· 4G CAT1
· Wi-Fi & 蓝牙
这意味着开发底板时，开发者无需再额外添加这些功能对应的控制器芯片、PHY芯片、USB Hub芯片以及4G/Wi-Fi模块，只需按规范引出即可，大幅降低了外围电路设计和物料管理的复杂度。
存储与计算资源高度整合
RK3506G型号内置128MB DDR3L内存，并板载256MB NAND Flash，将存储颗粒直接集成在模组内。这一设计带来了两个直接好处：一是整板可需4层PCB即可完成布线，相较于需要外置DDR的同类方案，有效降低了PCB制造成本和设计门槛；二是硬件设计资料完全开源，提供完整的原理图与PCB文件，进一步缩短了硬件工程师的学习和设计周期。

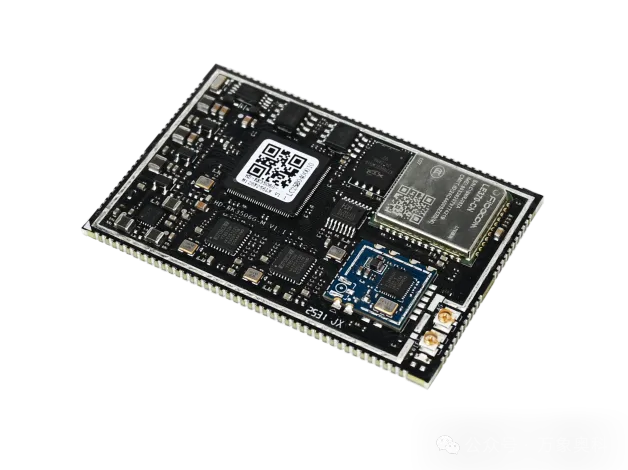

此外，模组在紧凑的60mm×40mm尺寸上集成了丰富外设，并预留了IIC、SPI、ADC、PWM等扩展接口。这种“一板集成”的思路，让开发者可以更专注于产品的核心功能，而非底层硬件的堆叠与调试。
三、兼顾成本与可靠性
在工业场景中，成本控制与长期可靠运行往往需要同时兼顾。RK3506G模组在这两个维度上做了针对性设计：
成本控制方面
高集成度本身即是一种成本优化。由于2路网口PHY、USB Hub、4G CAT1、Wi-Fi/蓝牙、内存及Flash均已集成在模组内，开发者无需采购额外的单独的芯片及配套电路，BOM清单得以精简。同时，4层PCB即可完成整板布线，相较于6层或8层板方案，PCB制造成本明显降低。对于有一定批量的项目，这些节省累积起来相当可观。
可靠性方面
模组提供了以下工业级保障：
· 硬件看门狗：防止系统死机或程序跑飞，实现自动复位，保障长期运行稳定性。
· 硬件RTC：支持掉电时间保持，便于工业现场数据时间戳记录与日志追溯。
· 硬件加密芯片：支持硬件加密，可有效保护应用软件知识产权，防止固件被非法读取或复制。
· 宽温工作：支持-20℃～+70℃工作温度范围，适应多数工业现场环境。
· 官方资料显示，该模组通过了浪涌、群脉冲、静电等工业级可靠性测试，并标注了10年以上生命周期，出厂前经过全功能检测。
这些特性对于需要长期稳定运行、减少现场维护频次、保护核心代码资产的工业设备而言，是重要的选型参考。
的发展共识，人工智能已从实验室走向现实。
四、软件易用性：
降低开发门槛，聚焦业务逻辑
硬件层面的高集成度解决了“造板子”的难题，而软件层面的易用性则关系到团队能否快速将产品推向市场。
在系统与驱动层面，模组默认提供完整的Linux系统及Buildroot文件系统，并配套了所有外设接口的驱动。开发者拿到核心板后，无需从零调试底层驱动，可直接开始应用层开发。
在协议与应用层面，模组已预集成或可方便集成Modbus、MQTT、EtherCAT等工业现场主流协议栈，并支持SQLite本地数据库，便于实现数据存储与断点续传。对于需要可视化界面的场景，LVGL和Qt均可流畅运行，并利用内置的2D图像加速引擎获得更好的图形性能。
在后期维护方面，模组支持OTA远程升级和U盘本地升级两种固件更新方式。这意味着设备部署到现场后，仍可通过网络或现场运维人员手中的U盘完成系统或应用程序的更新，为功能迭代提供了便捷通道。
五、典型应用方向
基于上述特性，RK3506G模组主要适用于以下工业互联场景：
· 工业网关/边缘网关：采集PLC、仪表数据，进行协议转换（如Modbus转MQTT），并通过有线、Wi-Fi或4G CAT1方式上传至云平台。
· 数据采集终端：利用多路串口和CAN接口，集中采集现场传感器或设备数据，并进行本地预处理。
· 协议转换器：在不同工业总线或网络协议之间进行转换，实现异构设备互联。
· 带HMI的控制器：利用2D图形加速和显示输出，实现人机交互与逻辑控制的融合。
六、小结
RK3506G工业模组的优势在于三核A7带来的处理能力、丰富的有线/无线接口集成（包括双网口PHY、4G CAT1、Wi-Fi/蓝牙）、高集成度硬件降低开发门槛、完善的软件配套缩短应用落地周期，以及在成本与可靠性之间取得的平衡——通过单独硬件看门狗、硬件RTC、硬件加密芯片等设计，为工业现场长期稳定运行和知识产权保护提供了基础保障。
对于正在寻找工业互联硬件方案的项目团队而言，它是一个值得评估的技术选项。
如需获取更详细的技术规格或评估样片，评论“RK3506模组”或后台私信即可。
