前段时间对接一位做储能网关的客户，对方分享了选型变化：改用 RK3506 工业模组后，产品整体开发周期从原先 3 个月直接压缩至 4 周。

此前客户选用常规核心板方案，网口PHY、4G 模块、加密芯片、多路串口全都需要自行外围搭板，光是原理图设计、外设驱动调试就要耗时两个月，一旦底板设计出错，改板返工周期还会再度拉长。

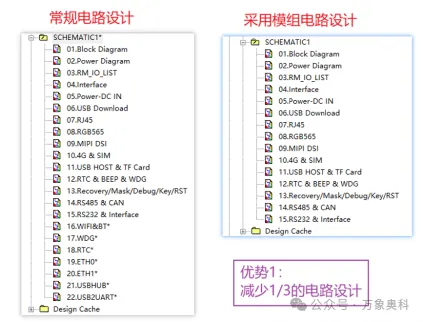

更换 RK3506工业模组后，只需绘制基础电源与外接接口电路，原厂底层驱动全部预调完毕，底板贴片上电，网口、4G、蓝牙等外设直接通联，研发团队只需聚焦上层应用开发。

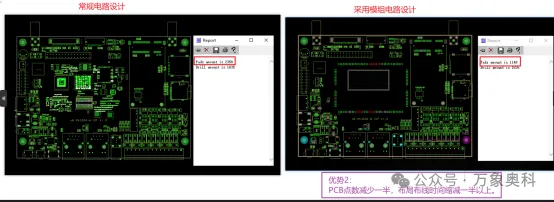

分立采购 PHY、4G、加密、看门狗、RTC等元器件，逐一查阅规格书、设计外围电路，还要处理

高速走线、阻抗匹配，设计周期普遍 2~4周;

物料品类繁杂、采购周期不可控，PCB 打样 + 贴片至少耗费一月；

网口、无线、加密器件逐个排查驱动故障，调试周期动辄 1～2 个月，整套项目落地 3 个月已是常态。

模组内置双网口 PHY、4G CAT1、WiFi 蓝牙、硬件加密、硬件看门狗、RTC、USB HUB 等全套电路，所有底层硬件与驱动原厂提前适配调试完成。

高集成设计除缩短研发周期外，还能规避多器件多供应商供货断货、停产改板的风险，原厂统一元器件生命周期管控，量产更稳妥。

高效——是靠优选硬件方案节省冗余工作量。
