在工业物联网快速演进的当下，设备开发者面临着多重技术挑战：硬件设计复杂导致BOM成本居高不下，底层驱动调试耗费大量时间成本，长期运行中的死机与时间同步问题影响系统可靠性，而成本与性能之间的平衡始终难以把握。

这些痛点不但延长了产品研发周期，更制约了工业互联方案的规模化落地。万象奥科针对这些行业难题，推出了RK3506系列工业模组，通过高集成度设计和完备的软件配套，为工业物联网设备开发提供了新的解决思路。

一

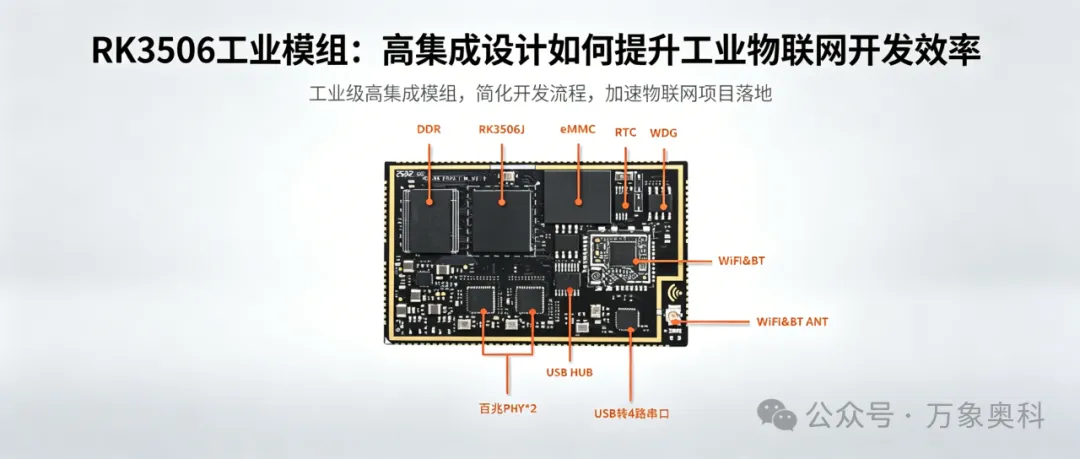

RK3506系列工业模组的核心价值在于将传统方案中需要多块芯片或模块才能实现的功能整合到单一平台。该系列模组基于三核Cortex-A7架构处理器，主频达到1.5GHz，内置2D图像加速引擎与显示输出引擎，能够流畅运行Linux系统及LVGL或Qt图形界面。

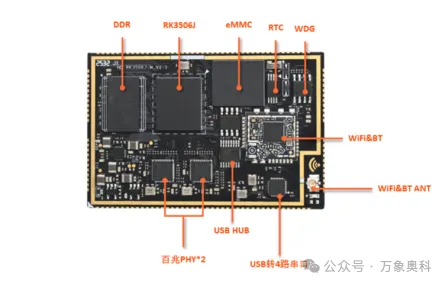

在通信能力方面，模组原生集成了2路工业级以太网PHY和工业级USB Hub，支持多达9路串口和1路IIC接口，为设备提供了丰富的连接选项。存储配置上，模组提供256MB或512MB内存，搭配256MB NAND或8GB eMMC存储，NAND版本还支持TF卡扩展。这种集成化设计使得开发者可需4层PCB即可完成底板布线，降低了硬件设计复杂度和制造成本。

二

万象奥科针对不同应用场景设计了三款差异化产品。RK3506B工业模组的工作温度范围为-20℃至+70℃，适用于多串口工业数据采集器、常规工业网关、串口服务器、协议转换器等需要大量有线连接且无线要求简单的场景。

RK3506J工业模组将工作温度范围拓展至-40℃至+85℃，能够应对户外工业网关、车载数据终端、冷库或高温环境采集器、智能电网监测、石油石化现场设备等对温度范围和电磁兼容性要求严苛的工业互联场景。

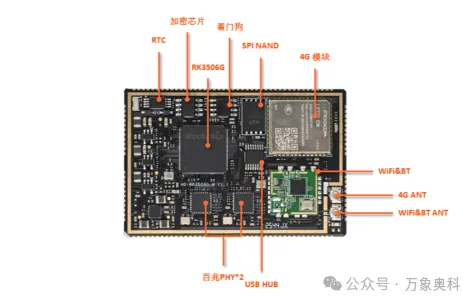

RK3506G工业模组则在集成度上更进一步，内部直接集成了4G CAT1、WiFi与蓝牙无线通信能力。相比RK3506B或J型号需要通过底板扩展4G功能，G型号无需底板额外添加无线模块，进一步简化了设计流程并降低了BOM成本。这种设计特别适用于工业网关、数据采集终端、协议转换器、带HMI的控制器等需要数据汇总、转换、上云及本地交互的工业互联场景。

三

工业设备的长期稳定运行是应用落地的关键前提。RK3506系列模组配备了独立硬件看门狗，能够在系统出现死机时自动复位，保障设备持续运行。独立硬件RTC确保掉电情况下时间信息不丢失，解决了工业现场常见的时间同步问题。

四

为了降低开发门槛，万象奥科为RK3506系列模组提供了完整的开发资源。软件层面包括完整的Linux系统及Buildroot文件系统，全外设驱动已经调试完成，开发者无需从零开始进行底层适配工作。硬件层面，模组的原理图与PCB设计文件完全开源，方便开发者根据实际需求进行底板设计和功能扩展。

配套的HD-RK3506-M-IOT评估板为开发者提供了全功能的工业开发与测试平台。评估板提供了2路RS232、2路RS485、4路扩展串口、1路调试串口等丰富的串行通信接口，满足传感器与执行器的连接需求。网络方面包含2路百兆网口、WiFi、4G、MiniPCIe扩展槽，可以实现多链路冗余设计。显示与交互功能支持RGB与MIPI DSI显示接口，配备1个USER按键和2路LED指示灯。30PIN扩展针包含18路GPIO、1路ADC、2路MIC ADC，支持自定义功能扩展。评估板同时支持J-M（eMMC版）与G-M（4G版）模组的测试，方便开发者进行方案选型切换。

五

传统工业设备开发中，实现相同功能往往需要采购核心板、双网口PHY、4G模块或4路串口扩展芯片、WiFi与蓝牙模块、加密芯片、看门狗芯片、USB Hub、RTC等多个独立器件，不止增加了BOM成本，还带来了PCB布线复杂度提升、调试工作量增加、供应链管理难度加大等一系列问题。

RK3506系列模组通过"一块模组等于传统核心板加多种功能芯片"的集成化思路，在保证功能完整性的前提下，实现了成本的有效控制。128MB DDR3L及256MB NAND Flash的配置能够满足大部分工业应用需求，避免了配置过剩导致的成本浪费。模组的标准化设计使得批量生产更具规模效应，进一步降低了单颗成本。

六

万象奥科将RK3506系列工业模组的战略定位为"面向工业物联网场景，以高集成度硬件、完备软件配套及成本与可靠性均衡的设计，打造一个降低开发门槛、加速落地的工业互联核心平台"。这一定位体现在产品设计的多个维度：接口多样化覆盖了工业控制、无人零售、人工智能、人机交互、电力、智能家居等领域的连接需求；完整的软件协议栈和驱动支持让开发者能够快速完成应用层开发；开源的硬件设计资料降低了底板设计的技术门槛；经过验证的可靠性设计减少了产品落地后的维护成本。
