RK3506工控板核心板Wi-Fi模组性能测试报告
1. 测试概述
本次测试对比了三种不同WiFi模组在2.4GHz和5GHz频段的网络吞吐量性能，使用iperf3工具进行30秒的多线程传输测试。
基于武汉万象奥科电子有限公司HD-RK3506G-M模组、HD-RK3506-IoT主板、HD-RK3506-EG1200工控板。
注：测试采用WiFi6+家用路由器测试

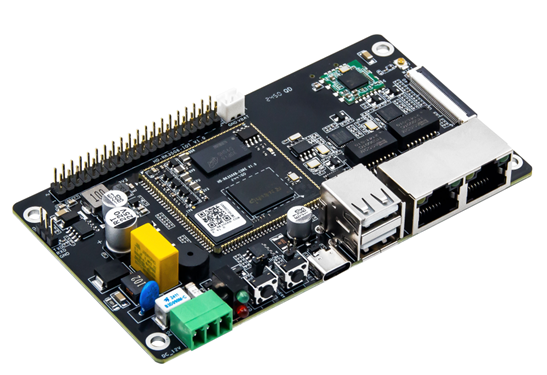

HD-RK3506-EG1200工控板
2. 设备配置对比
设备型号 | 芯片型号 | 支持频段 | WiFi标准 | 备注 |
HD-RK3506G-M模组 | AIC8800DL | 2.4GHz | WiFi 6 | |
HD-RK3506-IOT | RTL8723DU | 2.4GHz | - | |
HD-RK3506-EG1200 | RTL8733BU | 5GHz | - | 5G模式 |
HD-RK3506-EG1200 | RTL8733BU | 2.4GHz | - | 2.4G模式 |

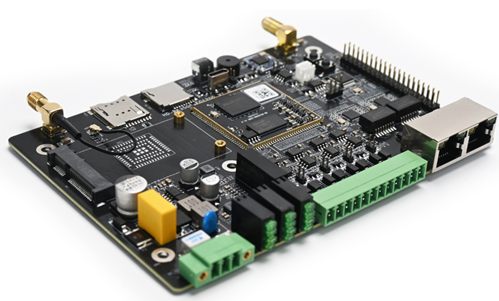

HD-RK3506-IoT主板
3. 性能测试结果汇总
1. 下行速率测试（-P 4）
设备 | 发送总速率 | 接收总速率 | 平均单流速率 | 重传次数 |
HD-RK3506G-M模组(AIC8800DL) | 77.8 Mbps | 75.7 Mbps | 19.4 Mbps | 21 |
HD-RK3506-EG1200 5G (RTL8733BU) | 77.1 Mbps | 74.3 Mbps | 19.3 Mbps | 24 |
HD-RK3506-IOT (RTL8723DU) | 50.8 Mbps | 47.7 Mbps | 12.7 Mbps | 42 |
HD-RK3506-EG1200 2.4G (RTL8733BU) | 47.6 Mbps | 45.6 Mbps | 11.9 Mbps | 14 |
2. 上行速率测试（-P 4 -R）
设备 | 发送总速率 | 接收总速率 | 平均单流速率 | 重传次数 |
HD-RK3506G-M模组 (AIC8800DL) | 73.2 Mbps | 72.4 Mbps | 18.3 Mbps | 0 |
HD-RK3506-IOT (RTL8723DU) | 52.0 Mbps | 51.1 Mbps | 13.0 Mbps | 0 |
HD-RK3506-EG1200 5G (RTL8733BU) | 65.2 Mbps | 64.2 Mbps | 16.3 Mbps | 0 |
HD-RK3506-EG1200 2.4G (RTL8733BU) | 48.6 Mbps | 47.3 Mbps | 12.2 Mbps | 0 |

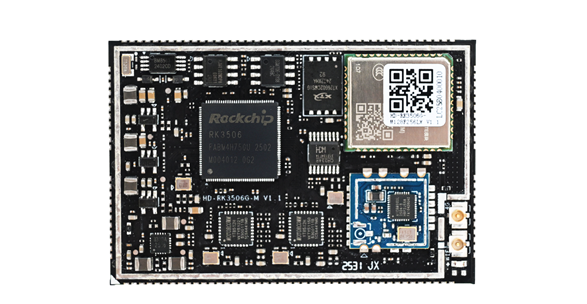

HD-RK3506G-M模组
4. 技术分析
1) WiFi6优势明显：AIC8800DL在2.4GHz频段实现了接近5GHz的性能
2) 频段影响：同一芯片(RTL8733BU)在5GHz比2.4GHz性能提升约62%
3) 稳定性：所有设备在上行测试中均无重传，表现稳定
4) 多线程优化：4线程并发有效提升了总吞吐量
5. 结论与建议
1) HD-RK3506G-M模组(AIC8800DL) 在2.4GHz频段表现出色，WiFi6技术带来了显著的性能提升
2) 5GHz频段在无干扰环境下具有明显性能优势
3) RTL8733BU芯片在5GHz模式下性能可媲美WiFi6设备
4) 对于高带宽应用场景，推荐使用支持5GHz或WiFi6的设备
6. 附录：原始测试数据
1. HD-RK3506G-M模组2.4G WIFI6测试 (芯片：AIC8800DL)
下行测试：
上行测试：
2. HD-RK3506-IOT主板2.4G WIFI测试 (芯片：RTL8723DU)
下行测试：

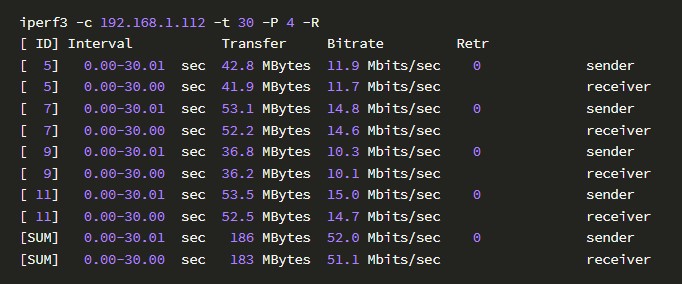

上行测试：
3. HD-RK3506-EG1200工控板 WIFI测试 5G (芯片：RTL8733BU)

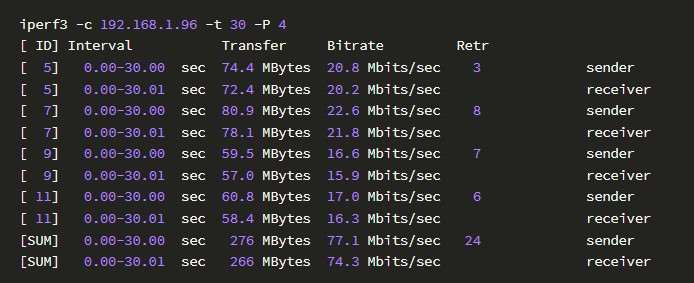

下行测试：
上行测试：
4. HD-RK3506-EG1200工控板WIFI测试 2.4G (芯片：RTL8733BU)
下行测试：

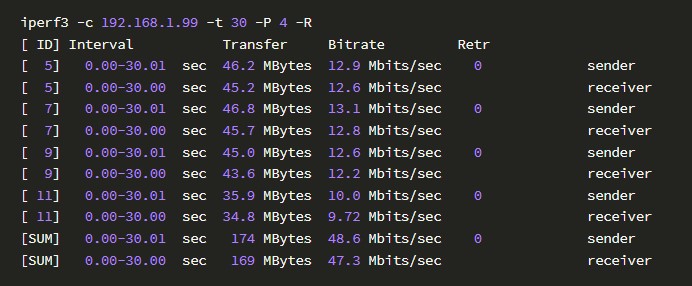

上行测试：
