RK3506核心板
RK3506核心板简介

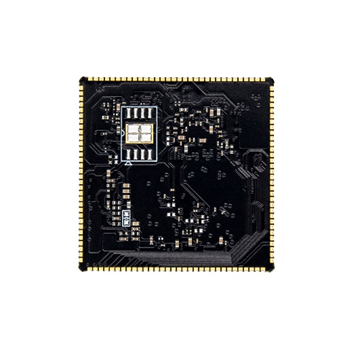

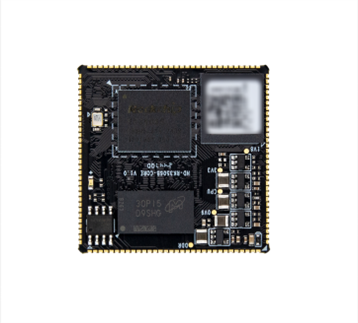

RK3506邮票孔核心板是万象奥科旗下产品，是万象奥科嵌入式研发的宽温级/工业级核心板，产品型号包括HD-RK3506G-128F256LW V1.0、HD-RK3506B-256F256GLW V1.0、HD-RK3506B-512F8GLWV1.0、HD-RK3506J-256F256LI V1.0、HD-RK3506J-512F8LIV1.0，基于RK3506G、RK3506J、RK3506B芯片设计，主要用于智能语音交互、音频输入/输出处理、图像输出处理等数字多媒体应用。嵌入式2D硬件引擎和显示输出引擎，以最小化CPU开销，以满足图像显示的要求。
该核心板采用邮票孔封装，成本低、稳固可靠，基于瑞芯微RK3506处理器设计，采用22nm工艺，三核Cortex-A7处理器，主频最高1.5GHz，支持2路网口/可扩展4G/多路串口/支持DSMC总线，支持QSPI/MIPI/RGB多种显示输出，支持硬件加密，保障应用软件知识产权
核心板简介

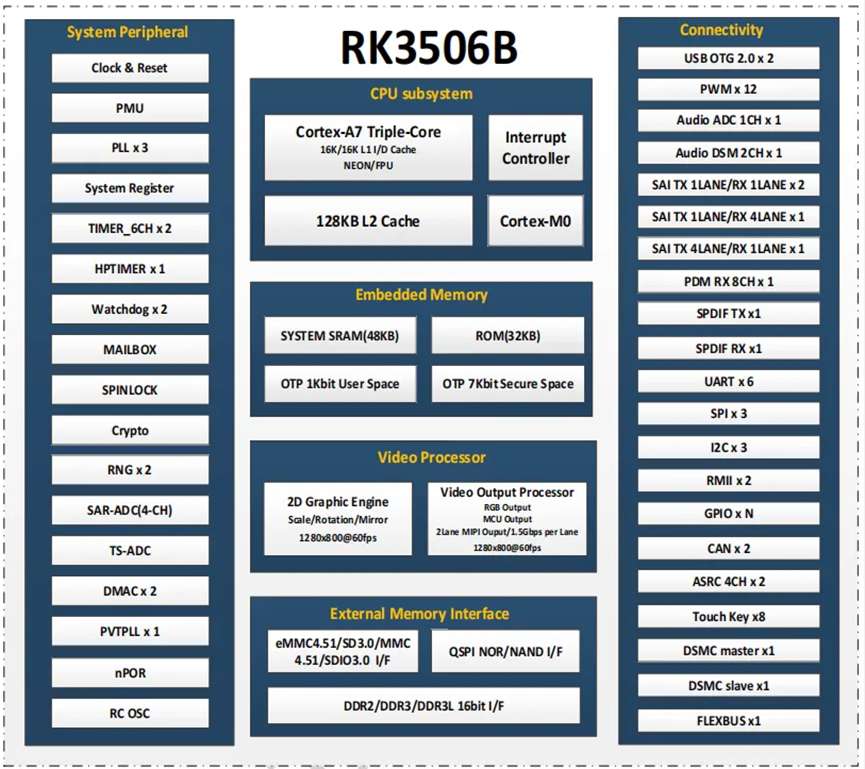

RK3506G/J/B是一款高性能的三核Cortex-A7应用处理器，设计用于智能语音交互、音频输入/输出处理、图像输出处理等数字多媒体应用。嵌入式2D硬件引擎和显示输出引擎，以最小化CPU开销，以满足图像显示的要求。
嵌入式丰富的外围接口，如SAI、PDM、SPDIF、音频DSM、音频ADC、USB2 OTG、RMII、CAN等，可以满足不同的应用开发，降低硬件开发的复杂性和开发成本。
产品特点
外设接口丰富：2路百兆网口、最多6路串口、2路CANFD、USB2.0、MIPI等多种接口
系统软件全面：Linux、EtherCAT、QT/LVGL、Modbus、MQTT、SQLite等
完善的可靠性测试：低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试
稳定高性能：三核Cortex-A7+ Cortex-M0，支持AMP架构，高实时+低延迟
易用性高应用广：邮票孔封装，成本低；适用于工业HMI、数据网关、PLC控制、数字多媒体等多种场景
应用领域
RK3506邮票孔核心板主要用于智能语音交互、音频输入/输出处理、图像输出处理等数字多媒体应用。嵌入式2D硬件引擎和显示输出引擎，以最小化CPU开销，以满足图像显示的要求。
配置参数
RK3506邮票孔核心板基本参数表
处理器 | 瑞芯微RK3506G/J/B |
MPU 3×Cortex-A7 最高主频1.5GHz | |
MCU Cortex-M0 | |
GPU 2D Graphic Engine 支持720P 30FPS视频软解，可进行H.264、MJPEG解码。 | |
内存 | 128MB/256MB/512MB DDR3L |
存储 | 256MB/8GB |
工作电压 | DC 5V |
工作温度 | 工业级-40℃~+85℃ 宽温级 -20℃~+70℃ |
接口方式 | 邮票孔封装，128Pin，引脚间距1mm |
机械尺寸 | 37.8*37.8mm |
RK3506邮票孔核心板功能参数表
功能 | 数量 | 参数 | 说明 |
LCD显示 | 2 | 1路MIPI DSI 2 Lane ，支持1280x1280@60Hz | |
1路RGB888，支持1280x1280@60Hz | 复用 | ||
音频接口 | 2 | 1路SAI接口，1路MIC | 复用 |
USB | 2 | 2路 USB2.0 OTG | |
串口 | 4 | 1路调试串口，3路通用串口 | 复用 |
CAN-Bus | 2 | 支持 CAN 2.0B 协议 | 复用 |
以太网 | 2 | 支持10M/100Mbps自适应 | |
SD接口 | 1 | 支持 SDIO3.0 协议 | |
I2C | 1 | 支持主模式和从模式，支持7位和10位从地址格式，支持多主机操作与超时检测 | 复用 |
总线 | 2 | 1路DSMC Master接口，1路 DSMC Slave接口 | 复用 |
SPI | 1 | 支持主模式与从模式，最大传输速率50 Mbps | 复用 |
ADC | 2 | 2路10bit ADC | |
GPIO | 86 | GPIO可通过复用实现 | 复用 |

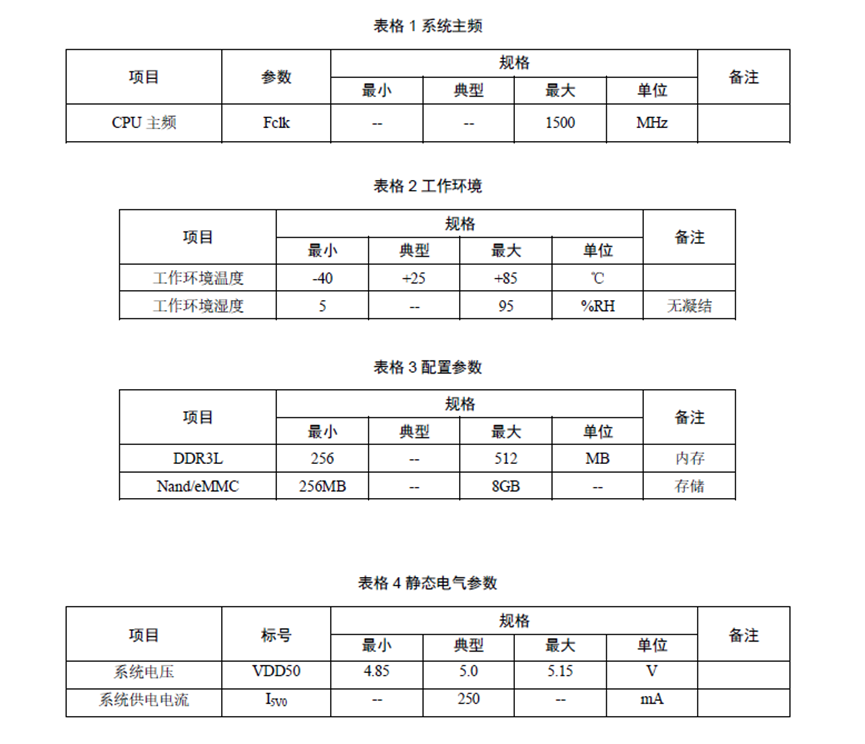

性能参数

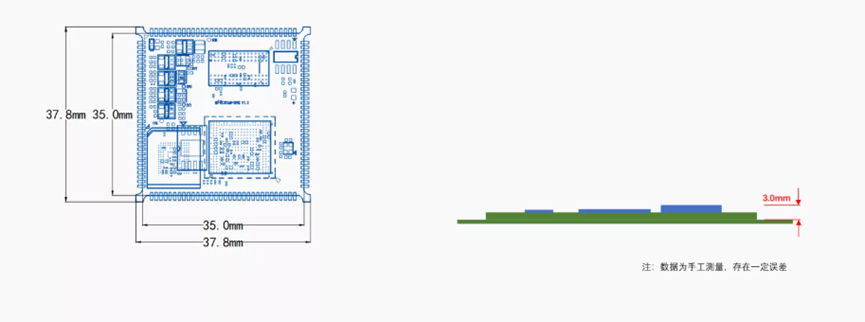

尺寸参数
