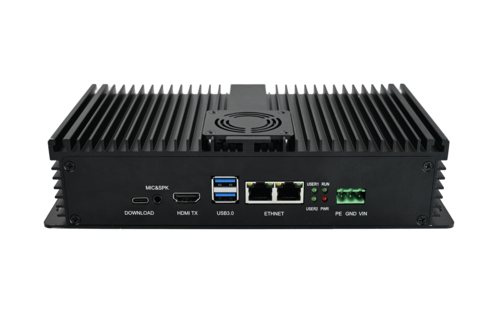

EA-RK3588-182x工业AI边缘计算网关


八核高性能处理器|默认6 TOPS NPU|可选20 TOPS算力卡|8K视频编解码|双千兆网络


核心能力主要配置
核心计算

RK3588/RK3588J,4×Cortex-A76+4×Cortex-A55

内存与存储8GB/16GB LPDDR4X,32GB/64GB/128GB eMMC
默认AI算力处理器内置NPU,最高6 TOPS
AI算力扩展可选配20 TOPS独立算力卡
图形处理Mali-G610 MC4 GPU,集成48M ISP
视频能力最高支持8K@60fps H.264/H.265解码、8K@30fps编码
工业通信4路隔离RS485、2路RS232
网络通信2路千兆以太网,支持Wi-Fi 5和蓝牙4.1
移动通信预留4G Mini PCIe插槽及Micro SIM卡槽
显示与扩展HDMI、eDP、USB 3.0、M.2、TF卡、Audio
系统支持Buildroot、Debian 10
可靠性设计独立硬件看门狗、RTC、硬件加密芯片、无风扇散热
工作温度宽温级-25℃~+85℃;工业级-40℃~+85℃



型号处理器规格内存存储工作温度说明
EA-RK3588-182x2.4GHz+1.8GHz8GB LPDDR4X32GB EMMC-25℃ ~+ 85℃
EA-RK3588-182x2.4GHz+1.8GHz8GB LPDDR4X64GB EMMC-25℃ ~+ 85℃
EA-RK3588-182x1.6GHz+1.3GHz8GB LPDDR4X32GB EMMC-40℃ ~+ 85℃
产品选型





处理器

RK3588 / RK3588J

主频

2.4GHz+1.8GHz / 1.6GHz+1.3GHz

内存

8GB LPDDR4X

存储

32GB  / 64GB EMMC

GPU

Mail-G610 MC4

NPU

默认6 TOPS@INT8 ,20 TOPS算力卡(选配)

编解码8K@60fps H.264/H.265,8K@30fps H.264/H.265
加密集成加密芯片,授权加密
整机尺寸

185.6mm x 114mm x 54.5mm

工作电压

12V / 24V(外接SSD硬盘时,只能12V供电)

工作温度

宽温级:-25℃~+85℃,工业级:-40℃~+85℃

散热方式

被动散热

操作系统

Buildroot、Debian10

安装方式

挂耳

主要参数


EA-RK3588-182x网关硬件资源

接口

数量

参数

USB

3

1 x Type-C烧录口,2 x USB 3.0

Ethernet

2

10/100/1000Mbps

4G

1

预留4G-MINIPCIe座子

SIM卡槽

1

Micro SIM卡座

WiFi&BT

1

WiFi5 2.4G+BT 4.1

Debug

1

内置TTL串口

RS-232

2

非隔离

RS-485

4

带隔离

CAN

-

-

DI

-

-

DO

-

-

SATA

1

M.2接口

TF

1

支持TF卡扩展存储

LED

4

1 x 电源,1 x 运行,2 x 用户

RTC

1

-

WDG

1

独立硬件看门狗

ADC

-

-

蜂鸣器

1

5V有源蜂鸣器

按键

-

-

加密

1

支持自定义密钥写入

其他

4

1 x Audio,1 x HDMI,1 x eDP,1 x M.2
























硬件资源
在线文档开发手册目录(以在线文档为准)
开发资料(以在线文档为主)(1)(1)(1)(1)(1)(1)

常见问题

资料下载

产品介绍

命令行外设功能测试

硬件设计

联系万象

软件参考资料

产品简介

外设功能测试

硬件调试与故障分析

选型指导

系统固件

核心板数据手册

系统恢复更新

最小系统设计

生产指导

刷机软件及驱动

底板数据手册

固件烧写方法-Windows

电源系统设计

注意事项

SDK开发/交叉编译链

装箱清单

应用开发

RMII接口电路设计

免责声明

开发工具软件

快速入门

交叉编译环境搭建

SDMMC接口电路设计


硬件参考资料

必备软硬件

电脑与开发板文件拷贝

FSPI接口电路设计


核心板

网络登录

shell脚本编程

ADC接口电路设计


DXF结构文件

串口登录

QT环境部署

USB接口电路设计


丝印图

ADB登录

HelloWorld程序

MIPI DSI接口电路设计


数据手册

系统信息查看

用户态GPIO应用编程

MIPI CSI接口电路设计


管脚分配表

文件系统修改

用户态CAN应用编程

LCD RGB接口电路设计


底板

AMP功能测试

串口应用编程

DSMC接口电路设计


数据手册


LED操作示例

SAI接口电路设计


原理图


网络编程

UART接口电路设计


丝印图


设置应用开机自启动

CAN接口电路设计


封装库


LVGL程序编译

SPI接口电路设计


芯片手册


加密芯片RJGT102使用文档

I2C接口电路设计


DXF结构文件


RKLLM

FLEXBUS接口电路设计


原理图Checklist


RKNN

PWM接口电路设计


PCB源文件(联系销售沟通)



ESD/EMI防护设计


压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试

图文展示(2)(1)(1)(1)(1)(1)(1)

低温存储

确保设备在极端寒冷环境(如北极、冷库)下材料不脆化、电池不失效,恢复常温后功能正常。

解决运输/仓储中低温导致的器件损坏问题,延长未通电设备的保存周期。

高温运行

芯片和PCB在高温工况(如发动机舱、沙漠设备)下不降频、不触发热关断,维持稳定性能。

避免高温宕机,适合工业自动化、车载电子等场景。

高低温循环

验证器件在温度剧烈波动下的可靠性(如焊点抗疲劳性、材料膨胀系数匹配)。

保障户外设备(光伏逆变器、5G基站)在昼夜/季节温差下的长期耐用性。

老化试验

通过模拟极端条件(如85℃/85%RH高温高湿或1000小时连续通电),压缩时间评估产品寿命,

暴露潜在缺陷(电解电容干涸、焊点氧化)。提前预判设备在5-10年使用后的失效风险,减少售后维修成本(如工业控制器)

长时间运行

模拟7×24小时连续运行,暴露元器件早期失效(如电容干涸、存储器位翻转)。

验证设备在无人值守场景(如ATM机、路灯控制器)的免维护周期。

雷击(浪涌)抗扰度试验

满足GB/T 17626.5-2019标准,抵抗电网突变(雷击、电机启停)导致的瞬时高压冲击,保护核心电路不烧毁。

降低工业现场因电力波动造成的设备损坏率,减少维护成本。

电快速瞬变脉冲群抗扰度试验

满足GB/T 17626.5-2019标准,抵御高频脉冲干扰(如继电器开关、变频器噪声),防止MCU死机或误动作。

提升医疗设备、PLC在电磁复杂环境中的抗干扰能力。

静电放电抗扰度试验

满足GB/T 17626.5-2019标准,防止人体或工具静电击穿,确保触摸操作或插拔接口时的安全性。

满足消费电子(智能家居面板)和手持设备(扫码枪)的ESD认证要求。

垂直振动试验

模拟设备在运输、车载或航空等场景中承受的上下方向机械振动,验证结构强度、焊点可靠性及内部组件固定是否牢固。

解决因长期或高强度垂直振动导致的连接松动、元器件脱落、屏幕开裂或功能异常问题,确保产品在真实物流与使用环境中稳定可靠。
