瑞芯微 10.1寸工业平板


产品特点

   高性能工业级可插拔ARM 核心板,最大支持4+32GB配置

   支持Android11、Debian11、OpenHarmony、buildroot等多种操作系统

   10.1寸全贴合多点高清电容触摸屏,分辨率 800*1280,显示亮度 350 nit

     扩展1路HDMI最大支持4K@60fps

   4路RS-232、2路RS-485(与2路RS232复用)、1路CAN、1路TF卡接口、2路USB2.0

   2路以太网(千兆+百兆)、1路4G Mini PCIE接口(支持扩展4G/5G模组)、内置WiFi&BT

   支持硬件加密,保障应用软件知识产权

   支持U盘、TF卡升级应用程序与内核文件

   整机尺寸253mm(L)*163mm(W)*38mm(H),全铝挤压后盖+氧化工艺

   严苛工业级设计,满足EMC工业三级防护等级,0℃-50℃,10%-95% RH运行环境

   适用于工业HMI、自动化、工业控制等领域



型号处理器操作系统内存RAM存储ROM工作温度防护等级

工业平板整机 PD101A46-S V2.00

RK3568

Android11

4GB

32GB

-10℃~+60℃

工业三级

工业平板整机 PD101D46-S V2.00

RK3568Debian114GB32GB-10℃~+60℃工业三级
更多型号及配置,请联系万象奥科!




核心参数

规格

详细参数

主控参数

型号

Rockchip RK3568

内核

四核 Cortex-A55 内核

主频

最高1.8GHz

内存

4GB LPDDR4 SDRAM

存储

32GB EMMC

操作系统

Android11、Debian11

加密

软件授权加密

屏幕参数

面板尺寸

10.1英寸

分辨率

800*1280

有效显示区

135.36(H) ×216.576(V)mm

接口类型

MIPI

可视角度(对比度>10)

L/R/T/B:75/80/75/80 degree

背光类型

LED背光屏

亮度

350 cd/㎡

对比度

1000 : 1

响应时间

30ms

触摸参数

触摸类型

电容式触摸

触控方式

多点触控

触控寿命

同一个像素点,单点次数 1000 万次以上

触控力度

轻触,无需压力

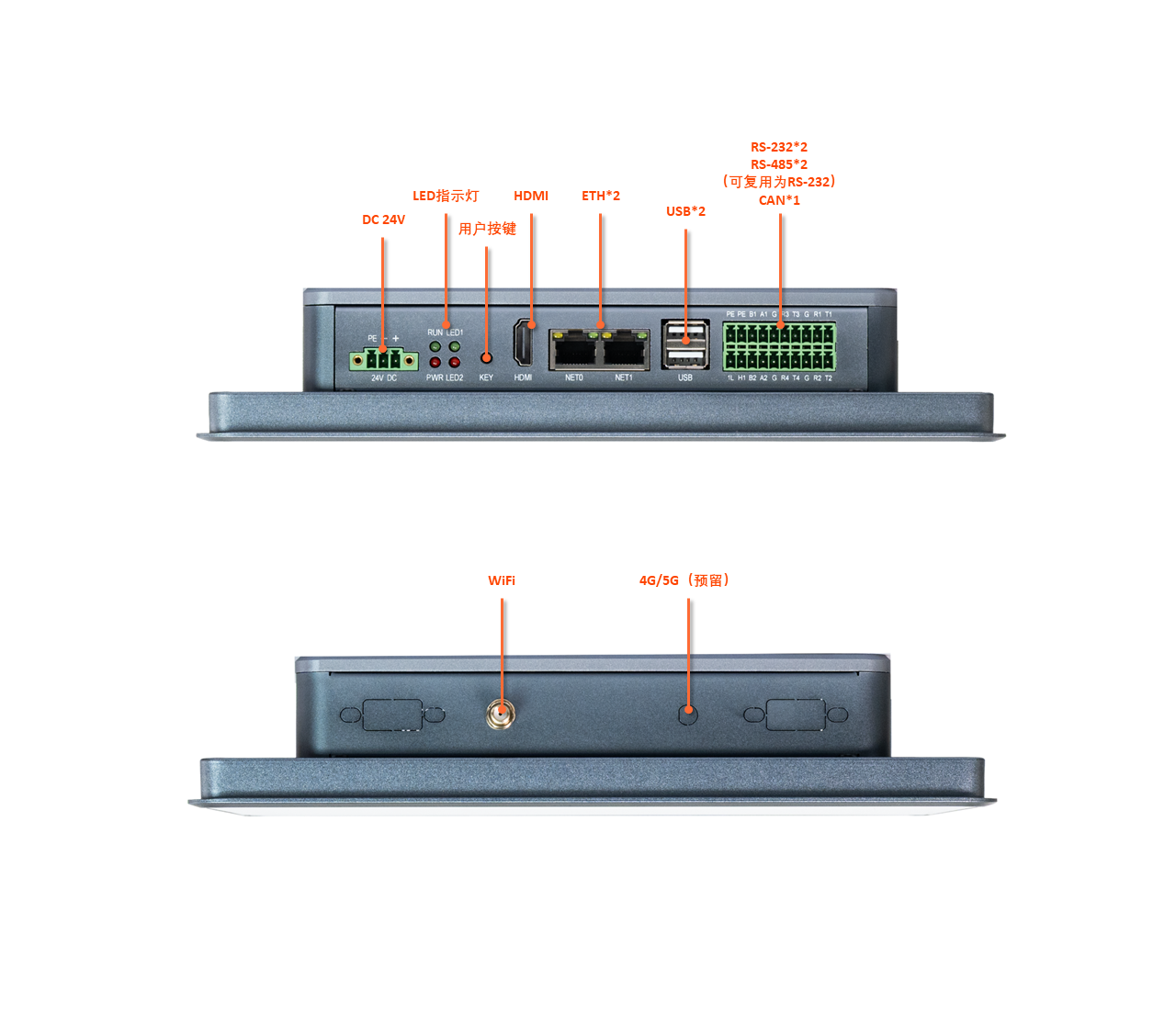

外设参数

RS-232

4路隔离RS-232通信接口,其中2路与RS-485复用UART

RS-485

2路隔离RS-485通信接口,与RS-232复用UART

CAN-Bus

1路隔离 CAN-Bus 通信接口

Ethernet

1路千兆、1路百兆自适应以太网口

USB2.0 Host

2路 USB2.0 Type-A 接口

HDMI

1路标准 HDMI 2.0 接口

WIFI & BLUE

1路WiFi&BT二合一天线接口,支持2.4G

4G

1路4G Mini PCIE接口,支持扩展4G/5G模组

TF Card

1路TF卡槽(内置)

SIM Card

1路SIM卡槽(内置)

RTC

1路外部RTC,含后备电池

看门狗

1路外部看门狗

蜂鸣器

1路有源蜂鸣器

按键

1路用户可编程按键

指示灯

1路电源指示灯、1路状态指示灯、2路用户可编程指示灯

机械特性

外壳材质

产品尺寸(长*宽*高)

253mm*163mm*38mm

安装方式

嵌入式



极限工作条件

参数

最小

典型

最大

单位

备注

工作温度

0

25

50

宽温级

存储温度

-10

25

60

宽温级

工作湿度

10

——

90

%RH

At 25±5℃




电源规格和功率特性

参数

名称

最小

典型

最大

单位

备注

供电电压

VIN

——

12V/24V

——

V

仅支持12V/24V标准工业电压

额定功率

Power

——

8.5

12

W

额定电流

Ifree

——

350

——

mA




电磁兼容

测试项目

测试接口

测试方法

备注

静电放电抗扰度试验

电源和信号端口

IEC61000-4-2,Level3,ClassB

空气8KV,接触6KV

电快速瞬变脉冲群抗扰度试验

电源和信号端口

IEC61000-4-4,Level3,ClassB

电源2KV,信号1KV

浪涌抗扰度试验

电源和信号端口

IEC61000-4-5,Level3,ClassB

共模2KV,差模1KV







内核

Linux 5.10.209

文件系统

Debian

图形工具

Qt,X11

Docker

支持 默认未安装

实时内核

支持,可提供

系统服务

SSH,NetworkManager,wpa_supplicant,ntp,dbus

第三方库

默认debian系统有包管理工具,可在线安装所需库和包

交叉编译器

aarch64-none-linux-gnu-gcc

驱动

DDR

原厂规定型号都支持,uboot可自动识别大小

RS-232

最低100波特率,最高2M波特率,支持流控

RS-485

最低100波特率,最高2M波特率,支持流控

CAN-Bus

支持CAN 2.0B,CAN FD协议

Ethernet

自适应百兆、千兆网口

USB2.0 Host

2.0接口,可支持usb接口串口、4G、UVC摄像头等等模块

HDMI

支持标准hdmi协议,可自适应分辨率

WIFI & BLUE

系统中默认是AP6256的wifi驱动

4G

USB接口的4g模块,支持gobinet拨号方式

TF Card

支持FAT32等多种格式

RTC

ISL1208驱动

看门狗

有内置看门狗

蜂鸣器

支持pwm或者gpio方式驱动

按键

io方式控制,可以读取电平

指示灯

led灯可配置心跳双闪或者规律闪烁

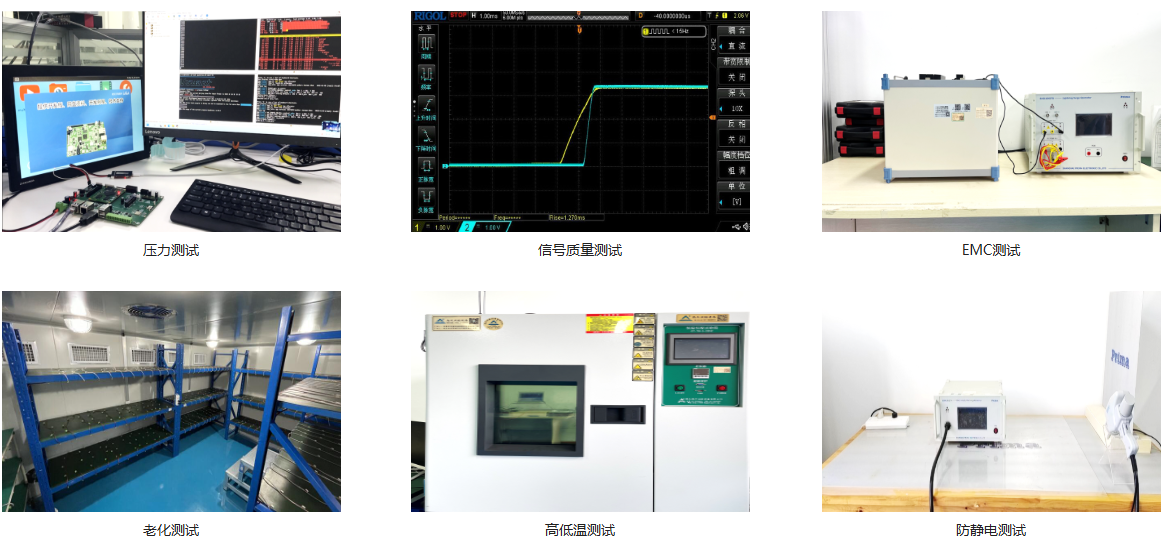

低温存储

确保设备在极端寒冷环境(如北极、冷库)下材料不脆化、电池不失效,恢复常温后功能正常。

解决运输/仓储中低温导致的器件损坏问题,延长未通电设备的保存周期。

高温运行

芯片和PCB在高温工况(如发动机舱、沙漠设备)下不降频、不触发热关断,维持稳定性能。

避免高温宕机,适合工业自动化、车载电子等场景。

高低温循环

验证器件在温度剧烈波动下的可靠性(如焊点抗疲劳性、材料膨胀系数匹配)。

保障户外设备(光伏逆变器、5G基站)在昼夜/季节温差下的长期耐用性。

老化试验

通过模拟极端条件(如85℃/85%RH高温高湿或1000小时连续通电),压缩时间评估产品寿命,

暴露潜在缺陷(电解电容干涸、焊点氧化)。提前预判设备在5-10年使用后的失效风险,减少售后维修成本(如工业控制器)

长时间运行

模拟7×24小时连续运行,暴露元器件早期失效(如电容干涸、存储器位翻转)。

验证设备在无人值守场景(如ATM机、路灯控制器)的免维护周期。

雷击(浪涌)抗扰度试验

满足GB/T 17626.5-2019标准,抵抗电网突变(雷击、电机启停)导致的瞬时高压冲击,保护核心电路不烧毁。

降低工业现场因电力波动造成的设备损坏率,减少维护成本。

电快速瞬变脉冲群抗扰度试验

满足GB/T 17626.5-2019标准,抵御高频脉冲干扰(如继电器开关、变频器噪声),防止MCU死机或误动作。

提升医疗设备、PLC在电磁复杂环境中的抗干扰能力。

静电放电抗扰度试验

满足GB/T 17626.5-2019标准,防止人体或工具静电击穿,确保触摸操作或插拔接口时的安全性。

满足消费电子(智能家居面板)和手持设备(扫码枪)的ESD认证要求。

垂直振动试验

模拟设备在运输、车载或航空等场景中承受的上下方向机械振动,验证结构强度、焊点可靠性及内部组件固定是否牢固。

解决因长期或高强度垂直振动导致的连接松动、元器件脱落、屏幕开裂或功能异常问题,确保产品在真实物流与使用环境中稳定可靠。
