瑞芯微 18.5寸工业平板
产品特点
■ 高性能工业级可插拔ARM 核心板，最大支持4+32GB配置
■ 支持Android11、Debian11、OpenHarmony、Buildroot等多种操作系统
■ 18.5寸全贴合多点高清电容触摸屏，分辨率 1920*1080，显示亮度 350 nit
■ 扩展1路HDMI最大支持4K@60fps，支持HMI与显示屏双屏同/异显
■ 2路RS-232、4路RS-485、1路CAN、1路TF卡接口(内置)、3路USB，
1路用户按钮，电源&系统运行指示灯
■ 2+1路千兆以太网（1路扩展EtherCAT（模组选配））、1路内置4G Mini PCIE接口
（内置SIM卡座，支持扩展4G/5G模组）、
■ 内置WiFi&BT、内置扩展音频输入输出、内置RTC，内置硬件看门狗
■ 支持硬件加密，保障应用软件知识产权
■ 支持U盘、TF卡升级应用程序与内核文件
■ 整机尺寸460mm(L)*280mm(W)*51mm(H)，全铝挤压后盖+氧化工艺
■ 严苛工业级设计，满足EMC工业三级防护等级，0℃~50℃，5%~95% RH运行环境
■ 适用于工业HMI、自动化、工业控制等领域
| 型号 | 处理器 | 操作系统 | 内存RAM | 存储ROM | 工作温度 | 防护等级 |
工业平板整机 PD185A46-S V1.00 | RK3568 | Android11 | 4GB | 32GB | -10℃～+60℃ | 工业三级 |
工业平板整机 PD185D46-S V1.00 | RK3568 | Debian11 | 4GB | 32GB | -10℃～+60℃ | 工业三级 |
更多型号及配置，请联系万象奥科！ | ||||||
工业级安全防护
整机设计可达到静电ESD、浪涌、
群脉冲EFT工业三级标准，
满足严苛的工业工作环境。
精致内外部设计
全铝挤压后盖+氧化工艺，
杜绝散热死机问题；外嵌式安装，
窄边框设计，简洁美观。

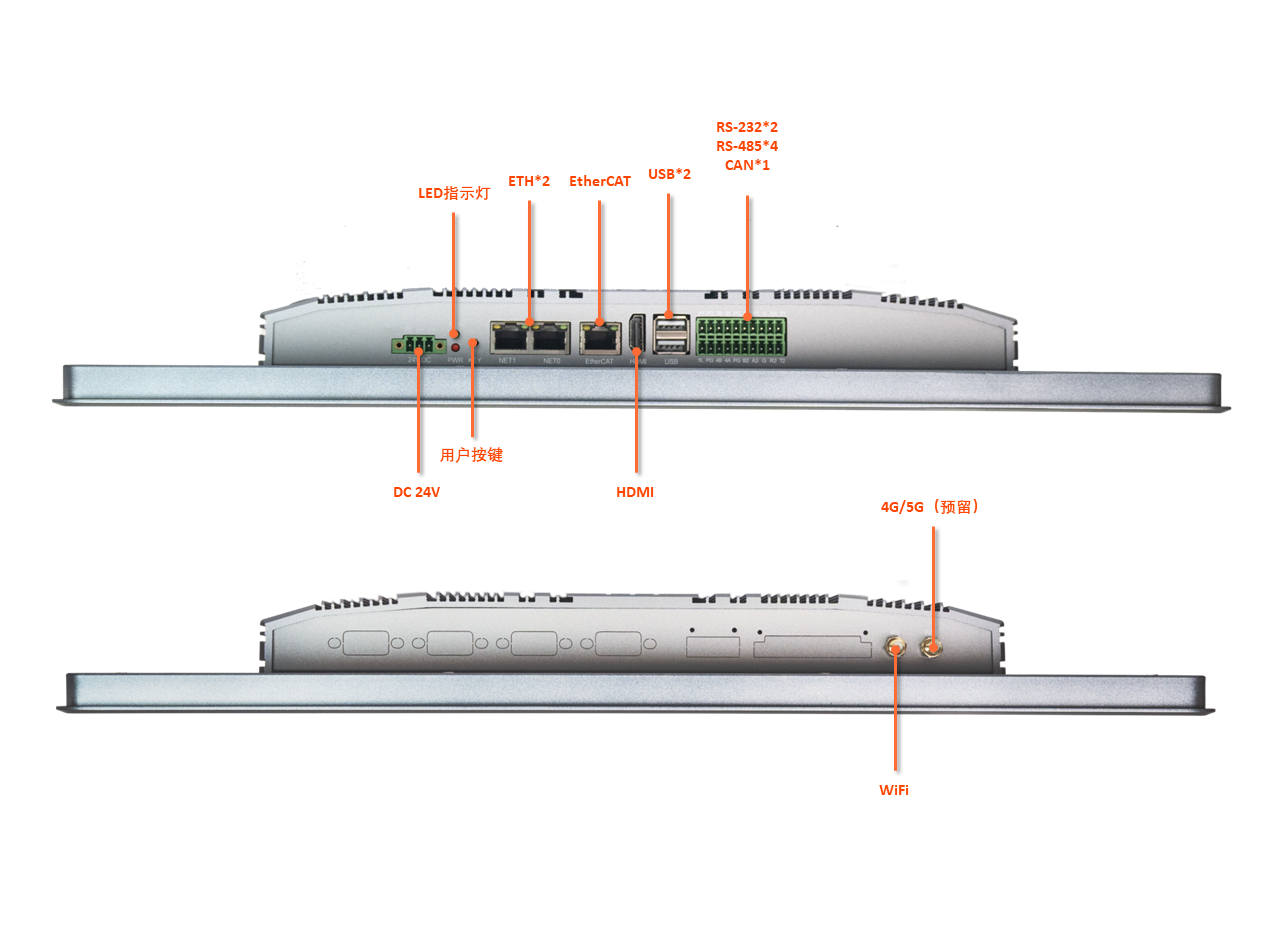

接口丰富，配置灵活
3路网口、6路串口、4G/WIFI，
支持扩展双屏
全贴合多点电容触摸屏
全贴合+框贴合设计，
解决工厂灰尘大，屏幕进灰，
机器进灰的问题。
核心参数 | 规格 | 详细参数 | |||
主控参数 | 型号 | Rockchip RK3568 | |||
内核 | 四核 Cortex-A55 内核 | ||||
主频 | 最高1.8GHz | ||||
内存 | 4GB LPDDR4 SDRAM | ||||
存储 | 32GB EMMC | ||||
操作系统 | Android11、Debian11 | ||||
加密 | 软件授权加密 | ||||
屏幕参数 | 面板尺寸 | 18.5英寸 | |||
分辨率 | 1920*1080 | ||||
有效显示区 | 231(H) ×431(V)mm | ||||
接口类型 | LVDS（MIPI转LVDS） | ||||
可视角度(对比度>10) | 全视角 | ||||
背光类型 | LED背光屏 | ||||
亮度 | 350 cd/㎡ | ||||
对比度 | 1000 : 1 | ||||
响应时间 | 30ms | ||||
触摸参数 | 触摸类型 | G+G电容10点触摸屏 | |||
触控方式 | 多点触控 | ||||
触控寿命 | 同一个像素点，单点次数 5000 万次以上 | ||||
触控力度 | 轻触，无需压力 | ||||
外设参数 | RS-232 | 2路隔离RS-232通信接口 | |||
RS-485 | 4路隔离RS-485通信接口 | ||||
CAN-Bus | 1路隔离 CAN-Bus 通信接口，不支持扩展帧 | ||||
Ethernet | 2 路千兆网口、一路扩展EtherCAT（模组选配） | ||||
USB2.0 Host | 2路 USB2.0 Type-A 接口, 1路4pin XH2.0接口 | ||||
HDMI | 1 路，屏幕扩展，支持 1080P | ||||
WIFI & BLUE | 1路WiFi&BT二合一天线接口，支持2.4G | ||||
4G | 1路4G Mini PCIE接口，支持扩展4G/5G模组 | ||||
TF Card | 1路TF卡槽（内置） | ||||
SIM Card | 1路SIM卡槽（内置） | ||||
RTC | 1路外部RTC，含后备电池 | ||||
看门狗 | 1路外部看门狗 | ||||
蜂鸣器 | 1路有源蜂鸣器 | ||||
按键 | 1路用户可编程按键 | ||||
指示灯 | 1路电源指示灯、1路状态指示灯 | ||||
机械特性 | 外壳材质 | 铝 | |||
产品尺寸（长*宽*高） | 460mm(L)*280mm(W)*51mm(H) | ||||
安装方式 | 嵌入式 | ||||
极限工作条件
参数 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 输入电压 | 9 | 24 | 28 | V | ||
工作温度 | -10 | 25 | 70 | ℃ | 宽温级 | |
存储温度 | -20 | 25 | 70 | ℃ | 宽温级 | |
工作湿度 | 5 | —— | 90 | %RH | At 25±5℃ | |
电磁兼容 | ||||||
测试项目 | 测试接口 | 测试方法 | 备注 | |||
静电放电抗扰度试验 | 电源和信号端口 | IEC61000-4-2，Level3，ClassB | 空气8KV，接触6KV | |||
电快速瞬变脉冲群抗扰度试验 | 电源和信号端口 | IEC61000-4-4，Level3，ClassB | 电源2KV，信号1KV | |||
浪涌抗扰度试验 | 电源和信号端口 | IEC61000-4-5，Level3，ClassB | 共模2KV，差模1KV | |||
软件资源
内核 | Linux 5.10(Debian)、Linux4.19（Android） | |
文件系统 | Android、Linux、Debian | |
图形工具 | QT 5.14.2、Wayland、X11 | |
Docker | 支持 默认未安装 | |
实时内核 | 支持，可提供 | |
系统服务 | SSH，NetworkManager，wpa_supplicant，ntp，dbus | |
第三方库 | Python（MQTT、SQLite默认未安装） | |
交叉编译器 | （内核）aarch64-linux-gnu-gcc(6.3.0版本）/（应用程序）aarch64-rockchip-linux-gnu-gcc(9.3.0版本，只适用于Debian) | |
驱动 | LPDDR4X | 支持 |
eMMC | 支持 | |
显示 | MIPI-DSI/HDMI | |
触摸屏 | USB电容屏 | |
网口 | 2路原生千兆，1路EthCat扩展 | |
CAN-bus | 1路Socket CAN | |
USB | 2路USB2.0 | |
UART | 2路RS-232、4路RS-485 | |
4G | 默认适配EC20，内置SIM卡槽 | |
Wi-Fi | 默认支持RTL8723DU | |
蓝牙 | 支持，WIFI&蓝牙一体模块 | |
音频 | 内部预留WM8960 | |
摄像头 | USB/NET接口 | |
TF卡 | 内部预留TF卡 | |
IIC | 支持 | |
RTC | 默认支持ISL1208 | |
按键 | 支持 | |
中断 | 支持 | |
LED | 支持 | |
GPIO | 支持 | |
看门狗 | 支持 | |
| 低温存储 | 确保设备在极端寒冷环境（如北极、冷库）下材料不脆化、电池不失效，恢复常温后功能正常。 解决运输/仓储中低温导致的器件损坏问题，延长未通电设备的保存周期。 |
| 高温运行 | 芯片和PCB在高温工况（如发动机舱、沙漠设备）下不降频、不触发热关断，维持稳定性能。 避免高温宕机，适合工业自动化、车载电子等场景。 |
| 高低温循环 | 验证器件在温度剧烈波动下的可靠性（如焊点抗疲劳性、材料膨胀系数匹配）。 保障户外设备（光伏逆变器、5G基站）在昼夜/季节温差下的长期耐用性。 |
| 老化试验 | 通过模拟极端条件（如85℃/85%RH高温高湿或1000小时连续通电），压缩时间评估产品寿命， 暴露潜在缺陷（电解电容干涸、焊点氧化）。提前预判设备在5-10年使用后的失效风险，减少售后维修成本（如工业控制器） |
| 长时间运行 | 模拟7×24小时连续运行，暴露元器件早期失效（如电容干涸、存储器位翻转）。 验证设备在无人值守场景（如ATM机、路灯控制器）的免维护周期。 |
| 雷击（浪涌）抗扰度试验 | 满足GB/T 17626.5-2019标准，抵抗电网突变（雷击、电机启停）导致的瞬时高压冲击，保护核心电路不烧毁。 降低工业现场因电力波动造成的设备损坏率，减少维护成本。 |
| 电快速瞬变脉冲群抗扰度试验 | 满足GB/T 17626.5-2019标准，抵御高频脉冲干扰（如继电器开关、变频器噪声），防止MCU死机或误动作。 提升医疗设备、PLC在电磁复杂环境中的抗干扰能力。 |
| 静电放电抗扰度试验 | 满足GB/T 17626.5-2019标准，防止人体或工具静电击穿，确保触摸操作或插拔接口时的安全性。 满足消费电子（智能家居面板）和手持设备（扫码枪）的ESD认证要求。 |
| 垂直振动试验 | 模拟设备在运输、车载或航空等场景中承受的上下方向机械振动，验证结构强度、焊点可靠性及内部组件固定是否牢固。 解决因长期或高强度垂直振动导致的连接松动、元器件脱落、屏幕开裂或功能异常问题，确保产品在真实物流与使用环境中稳定可靠。 |
| 低温存储 | 确保设备在极端寒冷环境（如北极、冷库）下材料不脆化、电池不失效，恢复常温后功能正常。 解决运输/仓储中低温导致的器件损坏问题，延长未通电设备的保存周期。 |
| 高温运行 | 芯片和PCB在高温工况（如发动机舱、沙漠设备）下不降频、不触发热关断，维持稳定性能。 避免高温宕机，适合工业自动化、车载电子等场景。 |
| 高低温循环 | 验证器件在温度剧烈波动下的可靠性（如焊点抗疲劳性、材料膨胀系数匹配）。 保障户外设备（光伏逆变器、5G基站）在昼夜/季节温差下的长期耐用性。 |
| 老化试验 | 通过模拟极端条件（如85℃/85%RH高温高湿或1000小时连续通电），压缩时间评估产品寿命， 暴露潜在缺陷（电解电容干涸、焊点氧化）。提前预判设备在5-10年使用后的失效风险，减少售后维修成本（如工业控制器） |
| 长时间运行 | 模拟7×24小时连续运行，暴露元器件早期失效（如电容干涸、存储器位翻转）。 验证设备在无人值守场景（如ATM机、路灯控制器）的免维护周期。 |
| 雷击（浪涌）抗扰度试验 | 满足GB/T 17626.5-2019标准，抵抗电网突变（雷击、电机启停）导致的瞬时高压冲击，保护核心电路不烧毁。 降低工业现场因电力波动造成的设备损坏率，减少维护成本。 |
| 电快速瞬变脉冲群抗扰度试验 | 满足GB/T 17626.5-2019标准，抵御高频脉冲干扰（如继电器开关、变频器噪声），防止MCU死机或误动作。 提升医疗设备、PLC在电磁复杂环境中的抗干扰能力。 |
| 静电放电抗扰度试验 | 满足GB/T 17626.5-2019标准，防止人体或工具静电击穿，确保触摸操作或插拔接口时的安全性。 满足消费电子（智能家居面板）和手持设备（扫码枪）的ESD认证要求。 |
| 垂直振动试验 | 模拟设备在运输、车载或航空等场景中承受的上下方向机械振动，验证结构强度、焊点可靠性及内部组件固定是否牢固。 解决因长期或高强度垂直振动导致的连接松动、元器件脱落、屏幕开裂或功能异常问题，确保产品在真实物流与使用环境中稳定可靠。 |
压力测试
老化测试
高低温测试
防静电测试
信号质量测试
EMC测试
|
|
