瑞芯微 RK3506 邮票孔封装核心板

产品特点

   基于RK3506G/B/J系列处理器设计

   三核Cortex-A7+M0,主频最高1.5GHz

   内置2D硬件加速引擎和显示输出引擎

   RK3506G内置内存,无需外置DDR

   RK3506B/J核心板可选128MB/256MB/512MB DDR3L内存

   可选256MB SPI NAND 和 8GB EMMC,最高支持64GB EMMC

   板载硬件加密芯片,支持硬件加密,保障应用软件知识产权

   RK3506G/B/J三款核心板管脚完全兼容,支持无缝替换与升级

型号处理器规格内存存储封装工作温度说明
HD-RK3506G-128F256LW3xCortex-A7+Cortex-M0,1.5GHz128MB DDR3L256MB NAND邮票孔宽温级 -20℃~+70℃内置DDR3L
HD-RK3506B-128F256LW3xCortex-A7+Cortex-M0,1.5GHz128MB DDR3L256MB NAND邮票孔宽温级 -20℃~+70℃
HD-RK3506B-256F256LW3xCortex-A7+Cortex-M0,1.5GHz256MB DDR3L256MB NAND邮票孔宽温级 -20℃~+70℃
HD-RK3506B-512F8GLW3xCortex-A7+Cortex-M0,1.5GHz512MB DDR3L8GB EMMC邮票孔宽温级 -20℃~+70℃
HD-RK3506J-256F256LI3xCortex-A7+Cortex-M0,1.5GHz256MB DDR3L

256MB NAND

邮票孔工业级 -40℃~+85℃
HD-RK3506J-512F8GLI3xCortex-A7+Cortex-M0,1.5GHz512MB DDR3L

8GB EMMC

邮票孔工业级 -40℃~+85℃
HD-RK3506J-256F256LI-CN3xCortex-A7+Cortex-M0,1.5GHz256MB DDR3L

256MB EMMC

邮票孔工业级 -40℃~+85℃国产化
HD-RK3506J-512F8GLI-CN3xCortex-A7+Cortex-M0,1.5GHz512MB DDR3L

8GB EMMC

邮票孔工业级 -40℃~+85℃国产化
注:RK3506G/B 为宽温级型号,RK3506J为工业级型号   LW:宽温级;LI:工业级;CN:国产化
产品选型
外观尺寸
长度:35mm
宽度:35mm
厚度:3.85mm (±0.1mm)
封装:35mm*35mm(±1mm) 邮票孔封装
引脚数量:128pin


参数
主控芯片

瑞芯微 Rockchip RK3506B/J

瑞芯微 Rockchip RK3506G

CPU3个 Cortex®-A7内核 & 1个Cortex-M0内核,运行频率高达1.5GHz16KB L1指令缓存,16KB L1数据缓存,128KB 系统L3缓存
MCU:Cortex-M0,ARMv6-M 架构
GPU:2D Graphic Engine 支持720P 30FPS视频软解,可进行H.264、MJPEG解码。

内存

128MB/256MB/512MB DDR3L

DDR3L SDRAM 128MB(RK3506G内置)

存储

NAND Flash(256MB)/eMMC Flash(8GB)

NAND Flash 256MB

加密

件授权加密

机械尺寸

35mm*35mm (±1mm)

电源输入

DC 5V输入

电源输出

3.3V@200mA;1.8V@200mA

工作温度

工业级-40℃~+85℃   宽温级 -20℃~+70℃

宽温级 -20℃~+70℃

接口方式

邮票孔封装,128pin,引脚间距1mm

操作系统

Linux6.19、RT-Thread

电源动态参数

Linux启动:总功耗0.65W ,瞬时电流150mA

Linux正常运行(轻负载):总功耗0.3W

Linux正常运行(运行LVGL Demo):总功耗0.4W

CPU 30%负载运行(3个CortexA7均30%):总功耗0.5W

核心板主要参数
产品特点
全产品特点
卓越硬件性能与低功耗设计

三核Cortex-A7 + 单核Cortex-M0多核异构架构,兼顾应用处理与实时控制

整机功耗低于1W,发热量小,无需外加散热片,适用于紧凑型与无风扇设计

邮票孔焊接工艺,省去板对板连接器,提升结构可靠性并降低硬件成本

支持5V直接供电,大幅简化电源电路设计

灵活IOMUX功能,接口可任意配置为I2C/SPI/CAN/UART等功能,适配多样化外设需

内置FLEXBUS灵活总线架构,增强外设扩展能力与系统互联效率

高可靠性工艺与国产化保障

PCB采用树脂塞孔+电镀盖帽+沉金工艺,焊盘平整抗氧化、焊接可靠性高、接触稳定,显著提升长期服役稳定性与环境适应性

已批量出货验证,产品性能稳定,具备成熟市场应用基础

配套HD-RK3506-IOT底板满足EMC 二级标准

全链路纯国产化设计,核心器件自主可控,保障供应链安全与信息安全

完善软件生态与高效开发支持

支持AMP(非对称多处理)模式,实现A7与M0核间任务协同、资源隔离与高效调度

集成TOUCH KEY触摸按键功能,简化HMI设计

支持DSMC显示接口,强化人机交互与显示能力

支持Qt、LVGL等主流图形库,助力GUI快速构建

支持应用层更换Logo,满足品牌定制

配套串口、CAN、触摸按键等外设测试Demo

USB接口可扩展WIFI/4G/UVC摄像头

支持OTA远程升级与U盘本地升级,便于产品迭代维护

全面兼容性与灵活配置能力

RK3506J/B/G三款核心板管脚完全兼容,支持无缝替换与平滑升级

eMMC与NAND FLASH存储方案兼容设计,满足不同容量与成本需求

工业级(-40℃~+85℃)与宽温级(-20℃~+70℃)配置可选,适配严苛环境与常规应用场景

支持SD卡启动,提供多样化系统引导方式

专业服务与综合成本优势

提供SDK、原理图/PCB评审、专业技术支持,助力快速设计与量产

邮票孔设计 + 简化供电 + 接口复用 + 高可靠性工艺组合,显著降低BOM成本与生产复杂度

整体价格优惠,高性价比纯国产方案,广泛适用于工业控制、IoT终端、智能设备等量产场景

硬件资源
硬件资源
RK3506G/B/J核心板硬件资源
名称

数量

详细说明

说明

MIPI DSI
12 Lane,每Lane速率最高 1.5Gbps最大输出分辨率1280x1280@60fps受芯片VOP控制器限制,MIPI DSI和LCD不能同时显示
LCD1支持RGB888/RGB666/RGB565最大输出分辨率1280x1280@60fps
FLEXBUS1

灵活的并行FLEXBUS 总线接口,可实现高速 IO 切换

应用方向:ADC、DAC、QSPI/FSPI、CIF(Camera Interface)

ADC 和 DAC 组合方式,最大仅支持 28bit
DSMC1支持master 模式,支持 x8 和 x16 两种工作模式主要应用于PSRAM设备通信或者 LocalBus 的外设通信(如 FPGA)。
DSMC_SLV1支持slave模式,支持 x8工作模式两颗RK3506 之间可以通过 DSMC 和 DSMC_SLV 接口进行级联。
以太网2RMII接口,支持10/100Mbps自适应
USB2.0 OTG2支持HS/FS/LSUSB2.0 OTG0为固件烧录口
SDMMC1支持SDIO3.0协议,以及MMC V4.51协议核心板Flash为EMMC时,此接口不开放
FSPI1支持串行NOR Flash、NAND Flash核心板Flash为Nand时,此接口不开放
SPI3SPI0、SPI1为通用SPI,SPI2为SPIAPBSPI2只支持slave模式
Audio-

4 组 SAI 接口、 1 组 PDM 接口、 1 个 SPDIF TX接口、

1 个 SPDIF RX接口;内置ACODEC 支持 1 对差分 MIC 输入

内置Audio DSM 功能,满足放音、录音需求


SARADC4分辨率10bit,采样率1MS/s,输入电压范围:0~1.8V
PWM112个PWM控制器,总共12个通道,用户可使用11个通道支持输入捕获与输出
CAN FD2支持CAN 2.0B,CAN FD协议
UART61路调试串口,5路通用串口
I2C3支持100Kbit/s、400Kbit/s和1Mbit/s
TOUCH KEY8支持多通道CapSense 监视器;支持 LPF 和 DC 消除
JTAG2

支持SWD模式(两线模式)

1路和SDMMC复用,1路和UART0复用


GPIO86GPIO可通过复用实现

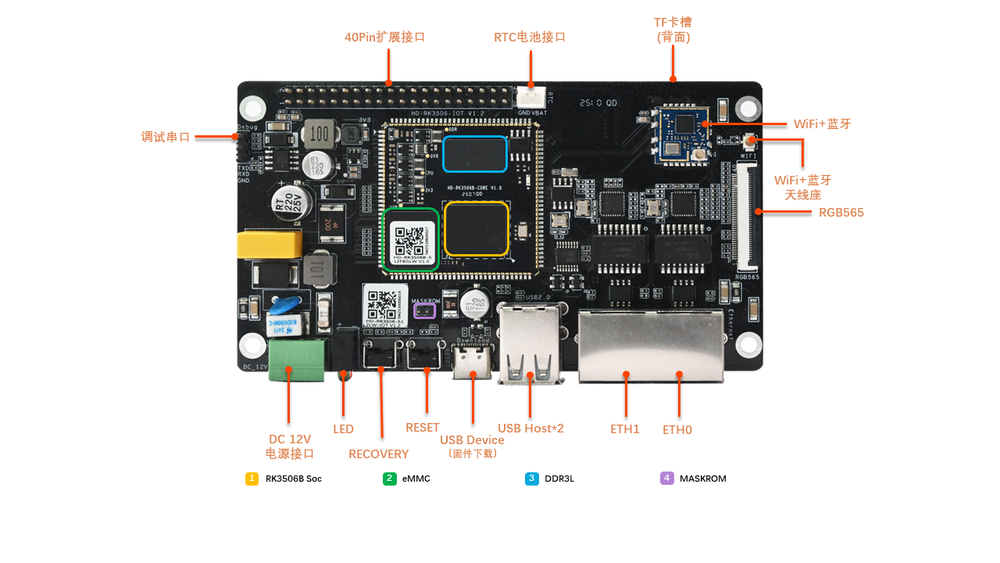

RK3506G/B/J配套底板:HD-RK3506-IOT

HD-RK3506B-IOT V1.2.png

名称数量参数

USB

HOST22*USB2.0 Type-A
Device1Type-C接口,用于固件烧录
EthernetRMII22* RJ45百兆网口
调试串口TTL13PIN/2.54mm间距/单排针,3.3V TTL电平
WirelessWiFi&BT1IPEX-1天线座
LCDRGB565140PIN/0.5mm间距/卧贴/ FPC座
存储TF卡19PIN/自弹式/TF卡座(仅支持Flash为NAND 的核心板),
RTCRTC12PIN/2mm间距/电池座
按键RESET1系统复位按键
RECOVERY
1RECOVERY按键
BOOTMASKROM12PIN/2mm间距/单排针
指示灯LED21*RED电源指示,1*GREEN运行状态指示
40PIN扩展IOUART4

40PIN/2.54mm间距/双排针

注:在扩展排针的接口资源中,除ADC功能外,其余功能均由RM_IO复用而来。用户可自行重定义这些管脚功能来做灵活开发,RM_IO接口在 在在线文档IO扩展排针 章节有详细描述。

SPI1
CAN2
ADC2
电源DC_IN13PIN/3.81mm间距/绿色座子,12V供电

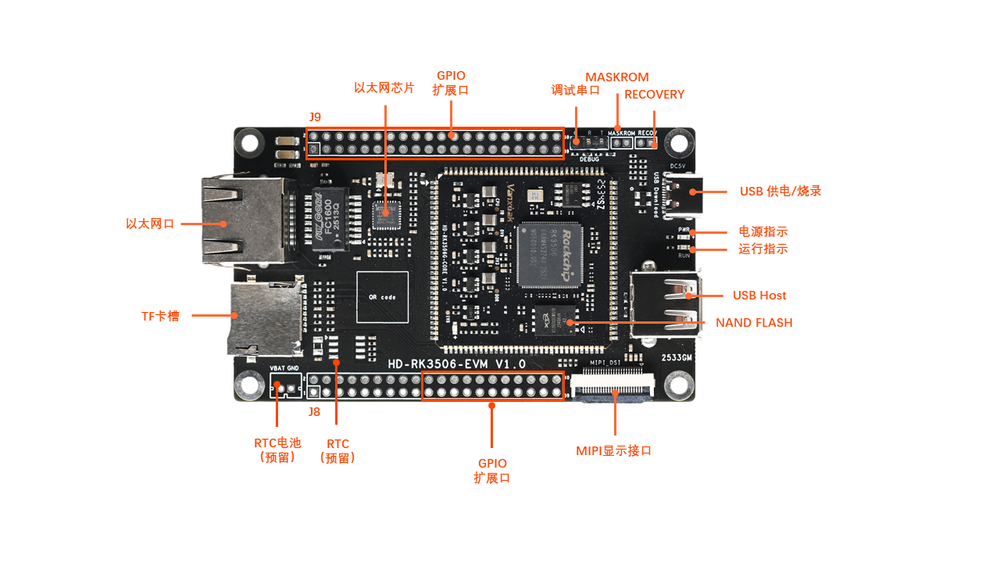

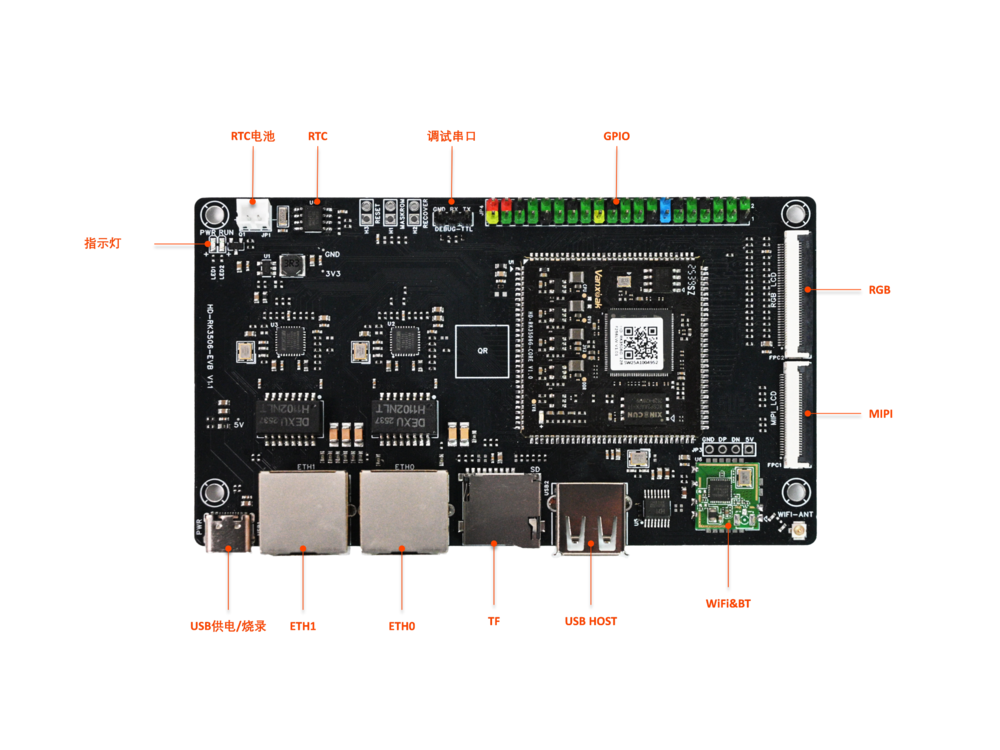

RK3506G/B/J配套底板:HD-RK3506-EVM


名称数量参数

USB

HOST22*USB2.0 Type-A
Device1Type-C接口,用于固件烧录
Ethernet百兆22* RJ45百兆网口
调试串口TTL13PIN/2.54mm间距/单排针,3.3V TTL电平
LCDMIPI140PIN/0.5mm间距/卧贴/ FPC座
存储TF卡19PIN/自弹式/TF卡座(仅支持Flash为NAND 的核心板),
RTCRTC12PIN/2mm间距/电池座
RECOVERYRECOVERY
1RECOVERY按键
BOOTMASKROM12PIN/2mm间距/单排针
指示灯LED21*RED电源指示,1*GREEN运行状态指示

J9 40PIN

扩展IO

UART4

40PIN/2.54mm间距/双排针

注:在扩展排针的接口资源中,除ADC功能外,其余功能均由RM_IO复用而来。用户可自行重定义这些管脚功能来做灵活开发,RM_IO接口在 IO扩展排针 章节有详细描述。


SPI1
CAN2
ADC2

J8 40PIN扩展IO

(18个端口悬空)

FSPI1

仅适用于 RK3506J/B邮票孔核心板;

RK3506G 邮票孔核心板不支持

ADC2ADC功能,输入电压范围0~1.8V
ACODEC_ADC_INP/N1麦克风输入正负极
GPIO83.3V电平


软件资源
图文展示(1)
RK3506G/B/J核心板软件资源

内核

Linux 6.1.99

文件系统

Buildroot

图形工具

LVGL、QT

Docker

支持 默认未安装

系统服务

FTP、SSH、Telnet、SCP

第三方库

Python(MQTT、SQLite默认未安装)

交叉编译器

arm-buildroot-linux-gnueabihf-


RK3506GRK3506B/J详细说明

驱动

DDR

支持
NAND FLASH支持

eMMC支持

MIPI DSI

支持2Lane 最大1280x1280分辨率,帧率60fps

LCD显示

最大支持1280x1280分辨率,帧率60fps

触摸屏

支持IIC电容触摸、四线SPI电阻触摸

以太网

默认适配YT8512,百兆网口

USB

USB2.0接口,支持扩展WIFI、4G、UVC摄像头

TF卡

NAND 版本支持 ,eMMC 版本不支持

CAN

支持CAN 2.0B,CAN FD协议

UART

最低100波特率,最高2M波特率,支持流控

SPI

支持

IIC

支持100Kbit/s、400Kbit/s和1Mbit/s

PWM

支持PWM输入捕获与输出

ADC

支持,分辨率为10bit

IO

有RM_IO标识的,可在矩阵功能中任意引脚复用

其余除MIPI相关引脚外,可用作GPIO使用,同一功能请配置同一电源域



开发资料
以实际列举资料为准
可靠性与品质保障
超高产品质量:选料、设计、测试认证全方位保证
压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试

图文展示


低温存储

确保设备在极端寒冷环境(如北极、冷库)下材料不脆化、电池不失效,恢复常温后功能正常。

解决运输/仓储中低温导致的器件损坏问题,延长未通电设备的保存周期。

高温运行

芯片和PCB在高温工况(如发动机舱、沙漠设备)下不降频、不触发热关断,维持稳定性能。

避免高温宕机,适合工业自动化、车载电子等场景。

高低温循环

验证器件在温度剧烈波动下的可靠性(如焊点抗疲劳性、材料膨胀系数匹配)。

保障户外设备(光伏逆变器、5G基站)在昼夜/季节温差下的长期耐用性。

老化试验

通过模拟极端条件(如85℃/85%RH高温高湿或1000小时连续通电),压缩时间评估产品寿命,

暴露潜在缺陷(电解电容干涸、焊点氧化)。提前预判设备在5-10年使用后的失效风险,减少售后维修成本(如工业控制器)

长时间运行

模拟7×24小时连续运行,暴露元器件早期失效(如电容干涸、存储器位翻转)。

验证设备在无人值守场景(如ATM机、路灯控制器)的免维护周期。

雷击(浪涌)抗扰度试验

满足GB/T 17626.5-2019标准,抵抗电网突变(雷击、电机启停)导致的瞬时高压冲击,保护核心电路不烧毁。

降低工业现场因电力波动造成的设备损坏率,减少维护成本。

电快速瞬变脉冲群抗扰度试验

满足GB/T 17626.5-2019标准,抵御高频脉冲干扰(如继电器开关、变频器噪声),防止MCU死机或误动作。

提升医疗设备、PLC在电磁复杂环境中的抗干扰能力。

静电放电抗扰度试验

满足GB/T 17626.5-2019标准,防止人体或工具静电击穿,确保触摸操作或插拔接口时的安全性。

满足消费电子(智能家居面板)和手持设备(扫码枪)的ESD认证要求。

垂直振动试验
模拟设备在运输、车载或航空等场景中承受的上下方向机械振动,验证结构强度、焊点可靠性及内部组件固定是否牢固。
解决因长期或高强度垂直振动导致的连接松动、元器件脱落、屏幕开裂或功能异常问题,确保产品在真实物流与使用环境中稳定可靠。
