RK3506模组 2层底板-设计简单-成本更低

产品特点

■ 基于RK3506系列处理器，3核A7@1.3/1.5GHz + M0

■ 集成4G CAT1 (RK3506G版本)

■ 集成Wi-Fi & 蓝牙

■ 集成2路工业级网口PHY、工业级USB Hub

■ 2路CAN、SPI、IIC、IO、PWM、MIPI、LCD

■ 支持9路串口（RK3506J /RK3506B 版本）

■ 集成独立硬件加密芯片，保护应用软件知识产权

■ 集成工业级独立硬件看门狗、独立硬件RTC

■ 邮票孔封装 40mm*60mm紧凑尺寸(默认无屏蔽罩)

订购型号

产品特点

高集成易开发

硬件集成4G、WiFi、蓝牙、双网口PHY、USB Hub、看门狗、加密芯片等

稳定高性能

三核Cortex-A7+ Cortex-M0，支持AMP架构，高实时+低延迟

易用性高应用广

量产交付保障

邮票孔封装，成本低；

适用于工业HMI、数据网关、PLC控制、数字多媒体等多种场景。

10年+生命周期，出厂功能全检

系统软件全面

Linux、EtherCAT、QT/LVGL、Modbus、MQTT、SQLite等

完善的可靠性测试

低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试

处理器	瑞芯微RK3506G/RK3506B/RK3506J
	MPU 3×Cortex-A7 最高主频1.5GHz
	MCU Cortex-M0
	GPU 2D Graphic Engine 支持720P 30FPS视频软解，可进行H.264、MJPEG解码。
内存	128MB/256MB/512MB DDR3L
存储	256MB/8GB
工作电压	DC 5V
工作温度	工业级-40℃~+85℃ 宽温级 -20℃~+70℃
接口方式	邮票孔封装，128Pin，引脚间距1.27mm

模组基本参数

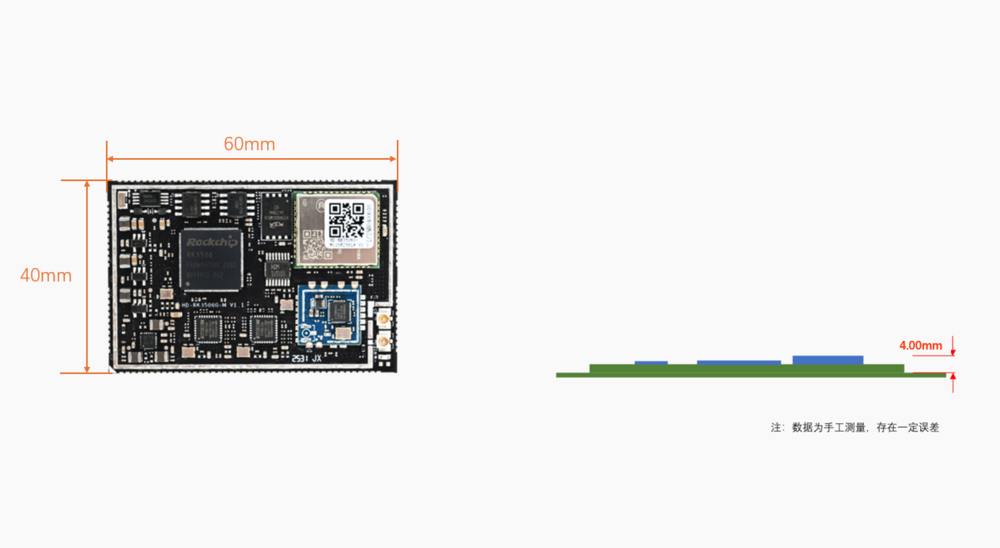

核心板机械尺寸

模组功能参数

图文展示(1)

功能	RK3506G模组	RK3506B/J模组	参数	说明
4G	集成	NC，可扩展	CAT1，传输速率(Mbps)：FDD:10.3(DL)/5.1(DL) TDD:9.1(DL)/3.1(DL)
Wi-Fi&BT	集成	集成	RK3506G: WiFi6+ BLE5.2，2.4GHz，802.11b/g/n/ax; RK3506B/J: WiFi6+ BLE5.4，双频2.4GHz+5GHz，802.11a/b/g/n/ac/ax 1路MIPI DSI 2 Lane ，支持1280x1280@60Hz
LCD显示	2	2	1路MIPI DSI 2 Lane ，支持1280x1280@60Hz
LCD显示	2	2	1路RGB565，支持1280x1280@60Hz	复用
音频接口	2	2	1路SAI接口，1路MIC	复用
USB	3	3	2路 USB2.0 Host，1路 USB2.0 OTG
串口	5	9	1路调试串口，4路/8路通用串口	复用
CAN-Bus	2	2	支持 CAN 2.0B 协议、CAN FD	复用
以太网	2	2	集成2路工业级PHY芯片，支持10M/100Mbps自适应
SD接口	1	1	支持 SDIO3.0 协议，eMMC版本引脚冲突
I2C	2	1	支持主模式和从模式，支持7位和10位从地址格式，支持多主机操作与超时检测	复用
SPI	1	1	支持主模式与从模式，最大传输速率50 Mbps	复用
ADC	2	2	2路10bit ADC
PWM	10	10	占空比可调; 支持1路IR TX和1路IR RX	复用
GPIO	38	38	GPIO可通过复用实现	复用
加密芯片	集成	集成	集成独立硬件加密芯片，应用软件授权加密
看门狗	1	1	集成独立硬件看门狗芯片
RTC	1	1	集成独立硬件RTC芯片

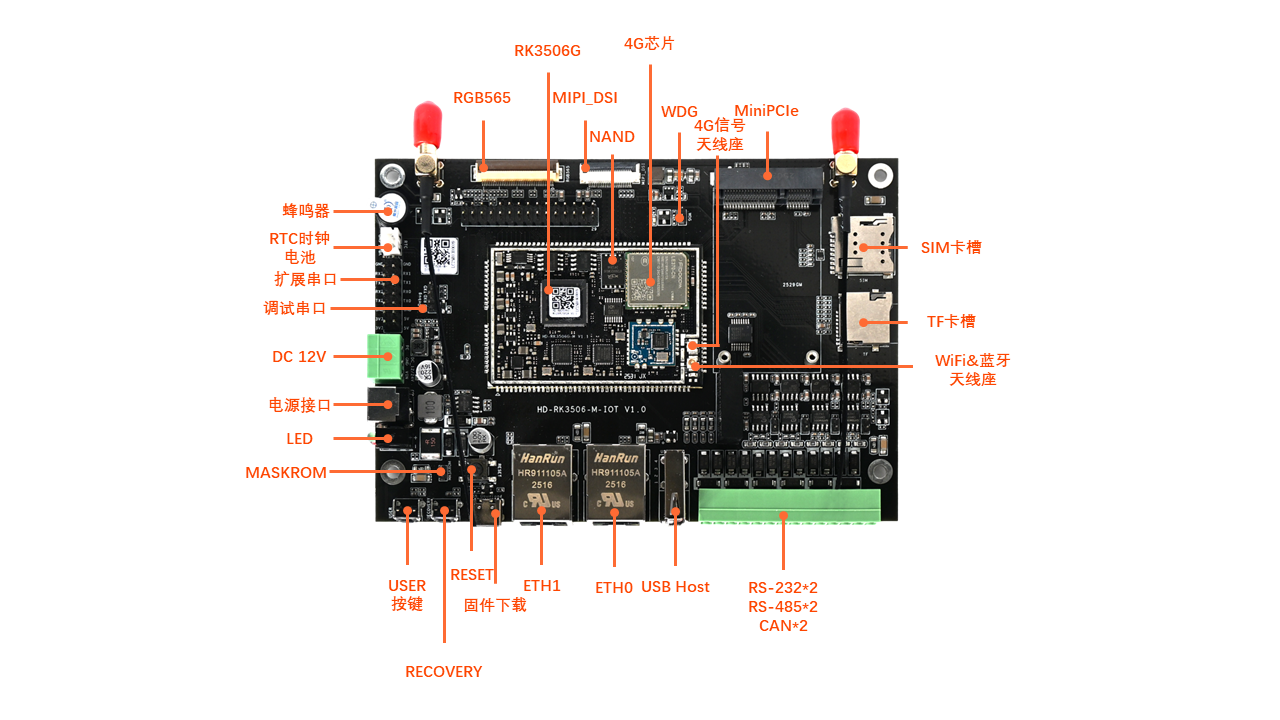

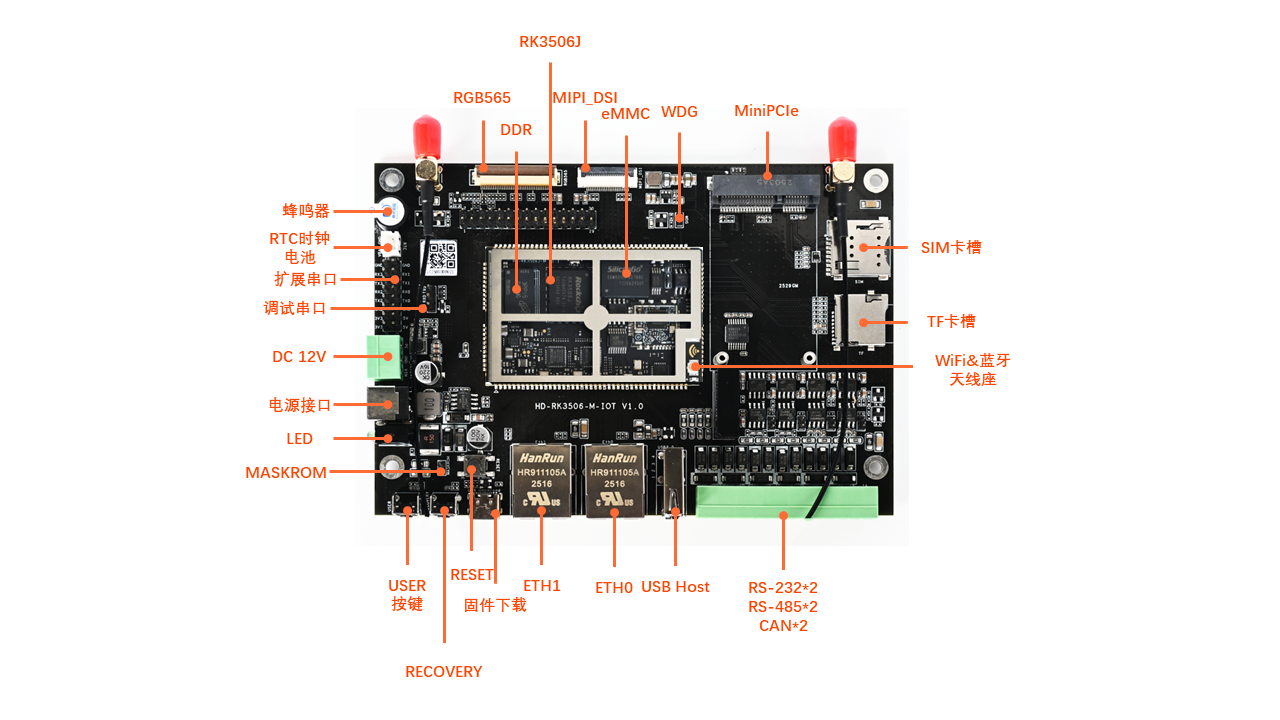

评估板开发板

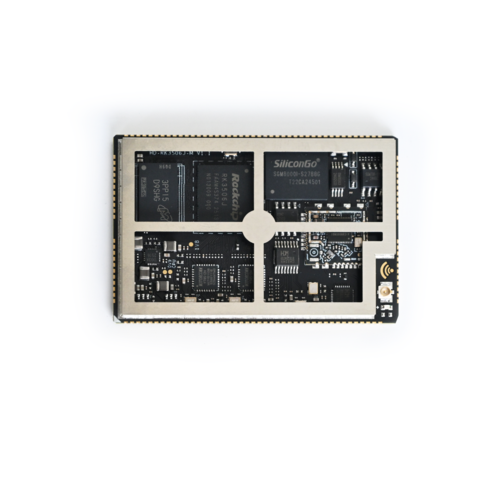

RK3506J-M模组(默认无屏蔽罩，批量可定制)

RK3506G-M模组

软件系统

图文展示(1)

内核	Linux 6.1.99
文件系统	Buildroot
图形工具	LVGL
Docker	支持默认未安装
系统服务	FTP、SSH、Telnet、SCP
第三方库	Python（MQTT、SQLite默认未安装）
交叉编译器	arm-buildroot-linux-gnueabihf-
驱动	LPDR3L	支持
	eMMC	支持
	显示	MIPI-DSI/RGB
	触摸屏	IIC电容触摸屏或四线电阻触摸屏
	网口	RGMII接口，默认适配YT8521
	CAN-bus	CANx2
	USB	1路 USB2.0 OTG，1路 USB2.0 HOST
	UART	支持RS-232、RS-485
	Wi-Fi	支持
	蓝牙	支持
	4G	CAT1（RK3506G模组）
	摄像头	USB/NET接口
	TF卡	NAND 版本支持 eMMC 版本不支持
	IIC	支持
	SPI	支持
	ADC	支持
	PWM	支持
	RTC	支持
	按键	支持
	中断	支持
	GPIO	支持
	看门狗	支持
