| 型号 | 处理器规格 | 内存 | 存储 | 工作温度 |

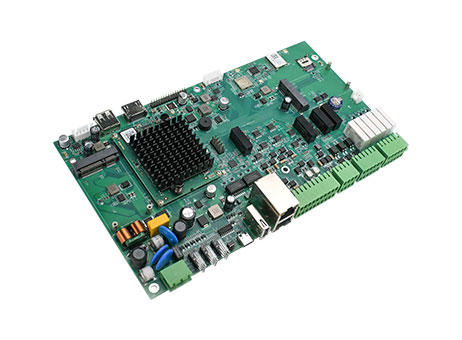

| HD-RK3568-EMS | 四核2.0GHz | 4GB DDR4 | 32GB eMMC | -40~85℃ |
外设接口丰富
板载双路
千兆网/CAN总线/HDMI/串口等
稳定高性能
四核64位Cortex-A55,
主频最高2.0GHz,1.0 TOPS算力NPU、
多种高速总线
应用范围广
资料完善
适用于储能、电力、环保、石油石化、
工业自动化等领域
提供在线用户手册及接口开发示例，
降低开发难度；提供深度软硬件
定制设计服务
系统软件全面
支持yocto linux 、Debian、Ubuntu
等操作系统
完善的可靠性测试
低温存储、高温运行、高低温循环、浪涌、
群脉冲、静电、长时间稳定性测试
处理器 | 瑞芯微RK3568 |
MPU 四核64位Cortex-A55，主频最高2.0GHZ | |
NPU 1.0 TOPS 算力 | |
GPU ARM G52 2EE、支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1、内嵌高性能2D加速硬件 | |
VPU 4096x2304@60fps H.265/H.264/VP9视频解码，1920x1080@60fps H.265/H.264视频编码 | |
内存 | 2GB/4GB DDR4 |
存储 | 8GB/16GB/32GB eMMC |
| 工作电压 | DC 5V |
工作温度 | 工业级-40℃~+85℃ 商业级 0℃~+70°℃ |

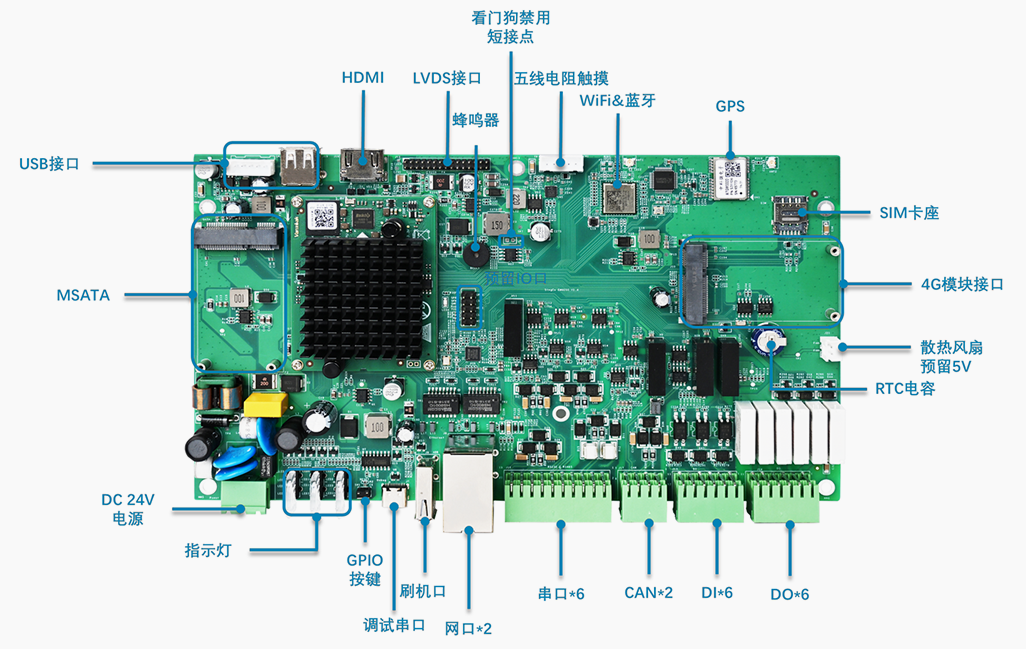

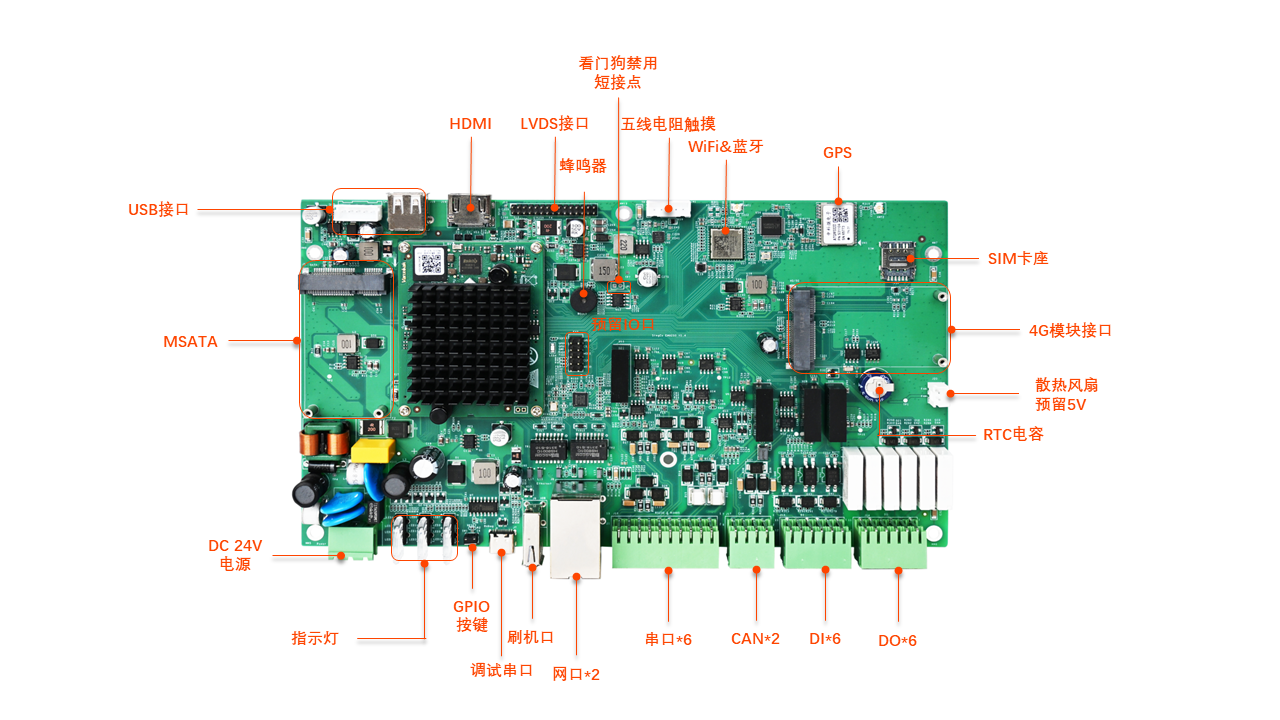

| 功能 | 数量 | 参数 | |
USB | otg | 1 | 1 USB Type-A垂直插座 |
Ethernet | RMII | 2 | 2*RJ45带灯屏蔽卧插座 |
Debug | USB转串口 | 1 | 1 USB Type-C接口 |
UART | RS485 | 6 | 3.5间距10x2P绿色闭口卧插座 |
| RS232 | 1 | 与RS485 1复用 | |
Wireless | 4G | 1 | 4G-MINIPCIE座子 |
| WIFI | 1 | WIFI模块AW-CM358 | |
Storage | 移动存储 | 1 | 1*SATA接口 |
显示屏 | LVDS | 1 | 2*15PIN间距2.0mm双排直插排针 |
| HDMI | 1 | HDMI座子 | |
| 指示灯 | LED | 2 | 2*LED指示灯(电源、系统运行) |
| CAN | 2 | 3.5间距4x2P绿色闭口卧插座 | |
| DI | 湿接点输入 | 6 | 3.5间距6x2P绿色闭口卧插座 |
| DO | 继电器输出 | 6 | 3.5间距6x2P绿色闭口卧插座 |
压力测试
老化测试
高低温测试
防静电测试
信号质量测试
EMC测试
|
|
