瑞芯微 RK3576 统一金手指 核心板

产品特点

  基于瑞芯微RK3576处理器设计,采用8nm先进工艺

  四核Cortex-A72+四核Cortex-A53,主频最高2.2GHz,内置6.0TOPS算力NPU

  2路千兆网/可扩展4G&5G/多路串口/支持PCIE总线

  支持DP/eDP/MIPI/HDMI多种显示接口,可三屏异显

  支持硬件加密,保障应用软件知识产权

  统一金手指封装,便于插拔、兼容替换

  提供硬件与软件定制设计服务



型号处理器规格内存存储封装工作温度说明
HD-RK3576-U-2GF16GL4xCortex-A72+4x Cortex-A532GB16GB金手指0~+70℃商业级
HD-RK3576-U-2GF16GLI4xCortex-A72+4x Cortex-A532GB

16GB

金手指-40~+85℃工业级
HD-RK3576-U-4GF32GL4xCortex-A72+4x Cortex-A534GB

32GB

金手指0~+70℃商业级
HD-RK3576-U-4GF32GLI4xCortex-A72+4x Cortex-A534GB

32GB

金手指-40~+85℃工业级
订购型号
产品特点



处理器


瑞芯微RK3576

MPU   Cortex-A72 @ 2.2GHz + Cortex-A53 @ 1.8GHz
NPU   6.0 TOPS 算力
GPU   3D ,Mali-G52

VPU   H.265/H.264/AV1/AVS2 8K@60fps/ 4K@120fps解码,H.265/H.264 4K@60fps编码

内存

2GB/4GB LPDDR4x

存储

16GB/32GB eMMC

工作电压DC 5V
工作温度工业级-40~+85℃   商业级 0~+70℃

接口方式

金手指-204P -0.4mm

核心板基本参数
核心板机械尺寸
核心板功能参数
功能

数量

参数

说明

LCD显示21 路 HDMI,1 路 DSI,
摄像头22 路 MIPI CSI RX
音频接口1支持复用
USB21路 USB3.0烧录口,1路 USB3.0主口
串口61路调试串口,10路功能串口,支持全双工通信复用
CAN-Bus2CAN-FD,符合ISO 11898-1规范,最多64×2通道接收消息缓冲区,每个通道16个传输消息缓冲区。兼容CAN2.0
以太网2支持10M/100M/1000Mbps自适应
SD接口2SD 3.0
I2C2支持主模式和从模式,支持7位和10位从地址格式,支持多主机操作与超时检测复用
PWM3GPT(General PWM Timer),支持向上或向下计数(锯齿波),向上或向下计数(三角波),每个通道独立可选,每个通道 2 个输入/输出引脚复用
SPI1支持主模式与从模式,最大传输速率50 Mbps复用
PCIE1PCIE3.0
ADC28通道10-bit
GPIO18通用GPIO复用

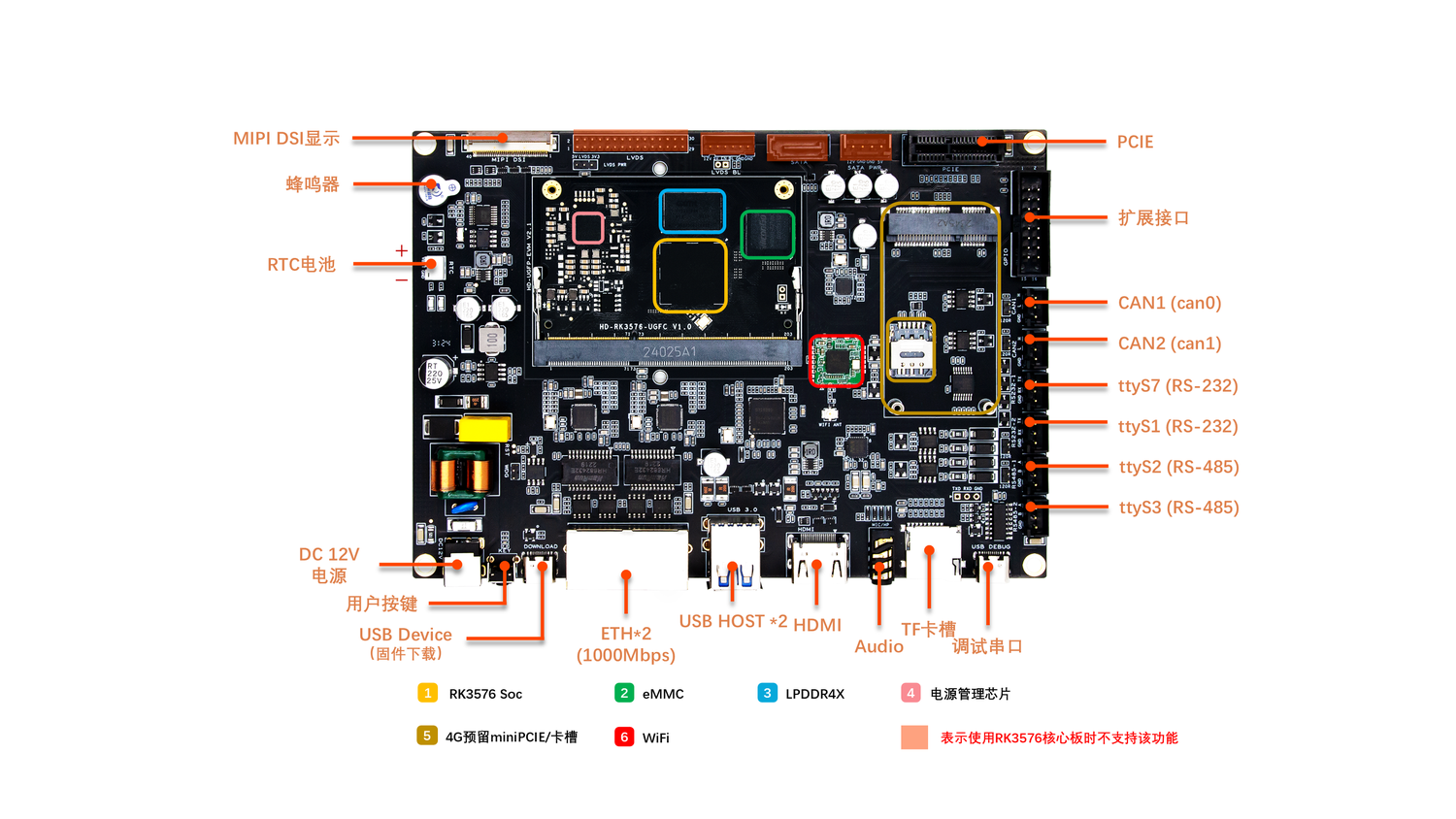

评估板 开发板
软件系统
图文展示


内核

Linux 6.1.84

文件系统

Ubuntu22.04,Debian12

图形工具

Qt5.15.16

Docker

支持 默认未安装

实时内核

支持 默认未安装

系统服务

FTP、SSH、Telnet、SCP

第三方库

Python(MQTT、SQLite默认未安装)

交叉编译器

gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu

驱动

LDDR4

支持

eMMC

支持

显示

MIPI-DSI/HDMI

触摸屏

IIC电容触摸屏或四线电阻触摸屏

网口

RGMII接口,默认适配YT8521S

CAN-bus

CANFDx2

USB

1路USB2.0,2路USB3.0

UART

支持RS-232、RS-485

4G

默认适配EC20

Wi-Fi

默认支持RTL8723DU

蓝牙

支持

音频

RK806

摄像头

USB/NET接口

TF卡

支持

IIC

支持

SPI

支持

ADC

8通道12位

PWM

支持

RTC

默认支持ISL1208

按键

支持

中断

支持

GPIO

支持

看门狗

支持


开发参考资料
可靠性与品质保障
超高产品质量:选料、设计、测试认证全方位保证
压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试
