| 硬件参数 | 描述 |
| 供电电压 | DC 5V |
| 工作温度 | -20~70℃ |
| 通信接口 | RGB888 |
| 分辨率 | 800*480或1024*600 |
| 背光 | LED背光，亮度可调 |
| 触摸形式 | 电阻式 |
硬件描述
硬件接口
LCD 接口与触摸屏接口共用一只连接器，其物理接口形式为 50Pin 的 FFC 插座(0.5mm间距)，接口还包含有液晶屏电源输出(VLCD)、四线电阻式触摸屏接口、电容触摸屏接口。引脚定义见附件（数据手册）。
机械尺寸

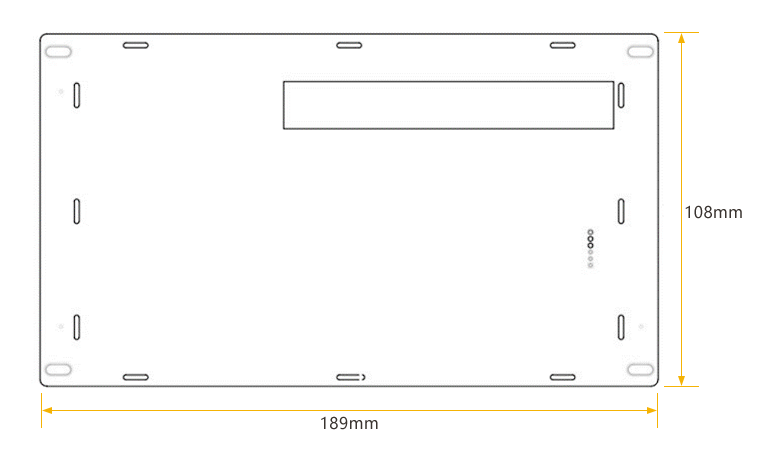

液晶套件由 PCB 背光板、液晶屏、触摸屏、铁框组成。PCB 背光板尺寸（单位 mm）：
|
|
