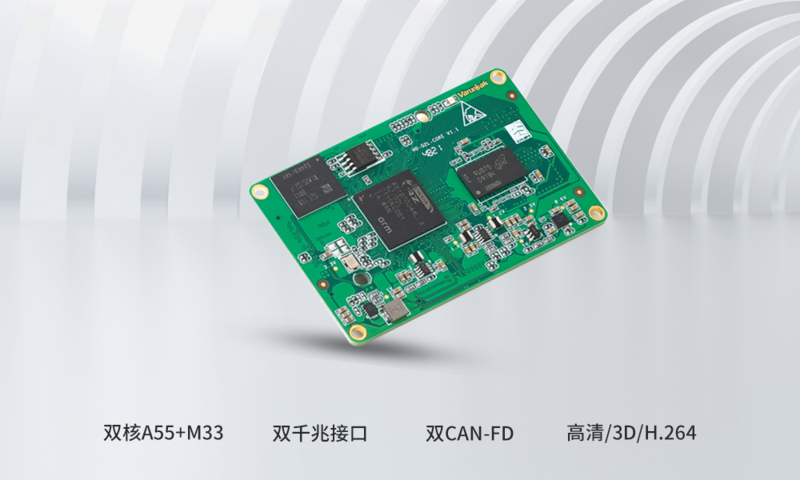

瑞萨Cortex-A55 RZ/G2L核心板

产品特点

■ 源于瑞萨电子汽车电子技术积累，平台可靠

■ 双核64位Cortex-A55，主频最高1.2GHz 、单核Cortex-M33 200MHz

■ 2路千兆网/可扩展4G&5G/多路串口/支持PCIE总线/DDR4

■ 支持硬件加密，保障应用软件知识产权

■ 广濑 B2B镀金连接器，可插拔，抗震抗氧化

■ 最小尺寸55mm×45mm

■ 10年+生命周期，长期供货

■ 提供硬件与软件定制设计服务

订购型号

型号	处理器规格	内存
HD-G2L-1GF8GL	双核1.2GHz+M33 200MHz	1GB DDR4
HD-G2L-1GF8GLI	双核1.2GHz+M33 200MHz	1GB DDR4
HD-G2L-2GF8GL	双核1.2GHz+M33 200MHz	1GB DDR4
HD-G2L-2GF8GLI	双核1.2GHz+M33 200MHz	1GB DDR4

存储	封装	工作温度	说明
8GB eMMC	B2B，可插拔	0～+70℃	商业级
8GB eMMC	B2B，可插拔	-40～+85℃	工业级
8GB eMMC	B2B，可插拔	0～+70℃
8GB eMMC	B2B，可插拔	-40～+85℃

产品特点

核心板基本参数

处理器

瑞萨RZ/G2L

MPU 双核64位Cortex-A55，主频最高1.2GHz

MCU 单核Cortex-M33 200MHz

GPU Arm Mali-G31、OpenGL ES 1.1/2.0/3.1/3.2、Vulkan 1.1、OpenCL 2.0

VPU Encoding / Decoding

H.264 / AVC (High Profile / Main Profile / Baseline Profile)

H.264 / MVC (Stereo High Profile)

最大像素率：1920 x 1080 x 30 fps

内存	1GB/2GB DDR4
存储	8GB/16GB/32GB eMMC
工作电压	DC 5V
工作温度	-40~+85℃ 0~+70℃ 处理器结温125℃
接口方式	板对板连接器，3x80Pin，引脚间距0.5mm，合高3.0mm

核心板机械尺寸

核心板功能参数

功能	数量	参数	说明
Video OUT	1	LCD显示：RGB888，提供一个并行显示接口，支持最高分辨率为 WXGA（1280x800@60fps）	与MIPI-DSI复用
	1	MIPI-DSI显示：提供 1 个 4-lane MIPI 显示串行接口，每 lane 最高支持 1.5 Gbps最高分辨率支持 1920x1080@60fps
	0	LVDS：可提供方案支持
Video IN	1	MIPI-CSI：提供1个4-lane MIPI摄像机串行接口，4lane最高支持4000Mbps
触摸屏	1	可提供4线电阻式与电容触摸屏接口方案
音频接口	2	支持I2S/单声道/TDM音频格式	复用
USB	2	1路USB2.0 Host，1路USB2.0 OTG，480Mbps
串口	5	1路调试串口，4路功能串口，支持全双工通信	2路无FIFO串口未计入
CAN-Bus	2	CAN-FD，符合ISO 11898-1规范，最多64×2通道接收消息缓冲区，每个通道16个传输消息缓冲区。兼容CAN2.0
以太网	2	支持10M/100M/1000Mbps自适应，支持IEEE802.3 PHY RGMII和IEEE802.3 PHY MII
SD接口	1	支持SDHI，支持SD、SDHC和SDXC SD存储卡访问，符合SD 3.0，支持卡检测功能，支持写保护
I2C	3	支持主模式和从模式，支持7位和10位从地址格式，支持多主机操作与超时检测	复用
PWM	8	GPT(General PWM Timer）,支持向上或向下计数（锯齿波），向上或向下计数（三角波）,每个通道独立可选，每个通道 2 个输入/输出引脚	复用
SPI	3	支持主模式与从模式，最大传输速率50 Mbps	复用
ADC	8	8通道,12位分辨率，输入范围0V~1.8V，转换时间1µs
GPIO	120	8通道,12位分辨率，输入范围0V~1.8V，转换时间1µs	复用

评估板开发板

软件系统

内核	Linux 5.10
文件系统	Yocot、Ubuntu18.0无桌面，根文件系统采用ext4，在根文件系统上可挂载多种文件系统，如：sysfs、yaffs2、ubifs等。
图形工具	QT5.6
实时内核	支持，默认未安装
系统服务	FTP、SSH、Telnet
其他工具	bluez5、hostapd、mosquitto、sqlite、Perl、Tcl、Python2、Python3、nginx、nodejs、open-amp、openssl
交叉编译器	aarch64-poky-linux-gcc（内核、应用程序）
驱动	DDR4	支持
	eMMC	支持
	显示	RGB或MIPI-DSI，支持HDMI与LVDS扩展
	触摸屏	IIC电容触摸屏或四线电阻触摸屏
	网口	RGMII接口，默认适配YT8521S
	CAN-bus	2路CAN-FD
	USB	2路USB 2.0
	UART	支持RS-232、RS-485
	4G	默认适配EC20
	Wi-Fi	USB Wi-Fi
	蓝牙	USB 蓝牙
	音频	支持
	摄像头	CSI
	TF卡	支持
	IIC	RTC
	ADC	支持
	GPIO	支持
	看门狗	支持
