动环监控主机(SU/FSU)集数据采集、设备控制、远程告警、历史数据存储于一身,可广泛应用于移动基站、小型机房、供电站、仓库等无人监守场所的动力环境监控。

接口支持
支持采集8 ~16路开关量、10路(或以上)模拟量(4路电流,6路电压),支持4路以上干结点输出;支持8路RS-485接口通信、4路RS-232接口通信和2路网络接口通信,可对系统各项参数进行设置,以及和SC进行通讯。

功能与特点
8路RS-485接口,4路RS-232接口。RS-485接口使用时,每路接口监测的智能设备大于64个 |
可向传感器供电(12VDC) |
输入信号、输出信号、通讯信号等与主板隔离,降低外界干扰 |
模块化的结构设计,便于安装、维护 |
可采集8路开关量、10 路模拟量 |
通过以太网调试接口可以配置系统参数 |
通过以太网主通讯接口可以和SC通讯 |
具有历史告警数据存储功能,便于查询 |
具有时钟校准和查询功能 |
防雷与电磁兼容
通用DI/DO/AI接口、DC电源接口、串口、网口满足防雷要求。

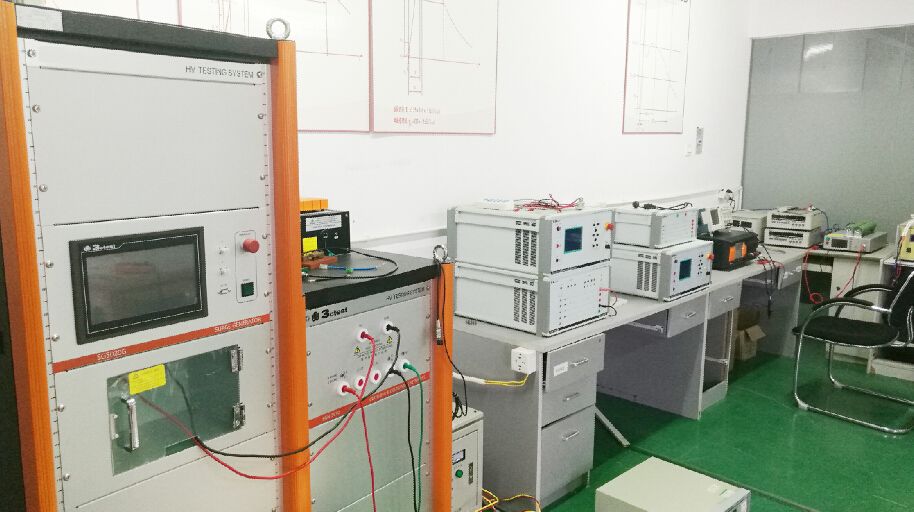

电磁兼容性包括电磁耐受(EMS)测试和电磁干扰(EMI)测试。
þ 静电放电抗扰性试验(ESD)符合GB/T17626.2-1998的要求。
þ 电快速脉冲群抗扰性试验(EFT)符合GB/T17626.4-1998的要求。
þ 冲击抗扰性试验(SURGE)符合GB/T 17626.5-1998的要求。
þ 电压暂降、短时中断和电压变化的抗扰度试验符合GB/T 17626.11-1998的要求。
þ EMI测试中传导骚扰、辐射骚扰符合GB 9254-1998的要求。

系统应用
一套完整的动环监控系统包括SC监控中心平台和SU现场监控单元两部分,SU与SC之间的数据传输采用B接口规范。监控单元集数据采集、设备控制、远程告警、历史数据存储于一身,协议设计符合中国电信动环监控系统B接口技术规约,并通过了相关的功能指标测试。
