RZ/G2L核心板高低温测试

发表时间:2022-03-31 15:31


1. 测试目的


评估测试RZ/G2L核心板环境适应性,测试低温启动、高温工作、高低温循环状态下的工作情况。


2. 测试结果




3. 测试准备


2套RZ/G2L评估板HDG2L-IoT、网线、调试串口工具,电脑主机。

高低温试验箱。

注:+85℃高温测试CPU需安装散热片,45mm*45mm参考。


4. 测试过程



4.1-20℃低温启动


将环境温度设置-20℃,被测试样机低温存储2小时,2小时后上电启动。



上电后RZ/G2L核心板启动正常。

此时环境温度-20℃,CPU温度 -6℃。




4.2-40℃低温启动


将环境温度设置-40℃,被测试样机低温存储2小时,2小时后上电启动。



上电后RZ/G2L核心板启动正常。

此时环境温度-40℃,CPU温度-24℃。




4.3+70℃高温CPU满负载测试


将环境温度设置为+70℃,进行高温测试。



测试试验箱与主板环境。




1.未加负载


CPU占用率0%。



此时测得CPU温度为79℃。



持续高温70℃测试8小时后,系统运行正常,未出现死机、系统崩溃、CPU自保护关闭等现象。

此时测得CPU温度为80℃。




2.满负载


CPU占用率95%。



此时测得CPU温度为87℃。



持续高温70℃测试8小时后,系统运行正常,未出现死机、系统崩溃、CPU自保护关闭等现象。

此时测得CPU温度为88℃。




4.4+85℃高温测试负载50%


将环境温度设置为+85℃,CPU安装散热片,进行高温测试。



测试试验箱与主板环境。



CPU占用率为47%。



此时测得CPU温度为92℃。



在85℃高温环境下8小时后,系统未出现死机,正常运行。

CPU温度为97℃。




4.5-40℃~ +85℃高低温循环测试


CPU安装散热片,进行高低温循环测试。

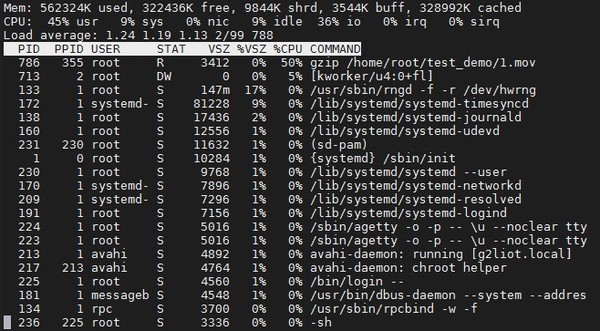

CPU占用率50%左右。




1.环境温度-40℃


环境温度-40摄氏度时,CPU温度为-24℃。



评估板系统正常运行,未出现死机现象。


2.环境温度85℃


环境温度+85摄氏度时,测得CPU温度为94℃。



评估板系统正常运行,未出现死机现象。


3.测试结果


RZ/G2L核心板CPU安装散热片,CPU负载50%左右,在-40℃ ~ +85℃高低温循环测试12小时(2轮)后。评估板系统正常运行,未出现死机现象。



5. RZ/G2L核心板



5.1瑞萨RZ/G2L功能简介


● RZ/G2L RZ/G2LC

− 1.2GHz Arm® Cortex®-A55 Dual / Single MPCore cores,

− 200-MHz Arm® Cortex®-M33 core,

− 500-MHz Arm® Mali™-G31,

− Memory controller for DDR4-1600 / DDR3L-1333 with 16 bits,

− Video processing unit,

− USB2.0 host / function interface,

− Gigabit Ethernet interface, ENET * 2

− SD card host interface,

− CAN interface, CAN-FD * 2

− Sound interface.

● RZ/G2L

− 1 channel MIPI DSI interface or 1channel parallel output interface selectable,

− 1 channel MIPI CSI-2 input interface or 1channel parallel input interface selectable

● RZ/G2LC

− 1 channel MIPI DSI interface,

− 1 channel MIPI CSI-2 input interface



5.2基于瑞萨RZ/G2L的ARM核心板


HD-G2L系列核心板基于瑞萨电子(Renesas)RZ/G2L Cortex-A55高性能处理器设计,集成Cortex-M33实时硬核,支持2路千兆网、2路CAN-FD、高清显示接口、摄像头接口、3D、H.264视频硬件编解码、USB接口、多路串口、PWM、ADC等,适用于快速开发一系列最具创新性的应用,如显控终端、工业4.0、医疗分析仪器、车载终端以及边缘计算设备等。


2022314


5.3核心板硬件参数





5.4瑞萨RZ/G2L 全功能评估板


万象奥科RZ/G2L全功能评估板集成双路千兆网口、双路CAN-bus、2路RS-232、2路RS-485、2路USB2.0、摄像头接口、MIPI显示接口、4G/5G模块接口、音频、WiFi等,接口丰富,适用于工业现场应用需求,亦方便用户评估核心板及CPU的性能。
