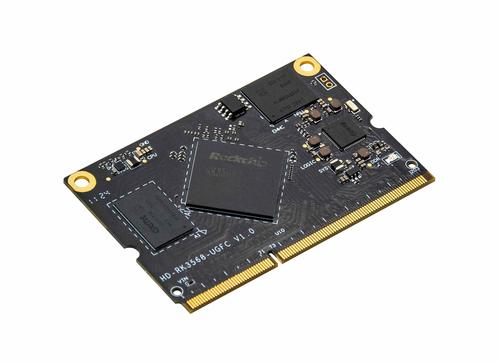

瑞芯微RK3568 统一金手指 核心板

产品特点

   基于瑞芯微RK3568处理器设计,采用22nm先进工艺

   四核64位Cortex-A55,主频最高2.0GHz,内置1.0TOPS算力NPU

   2路千兆网/可扩展4G&5G/多路串口/支持PCIE总线

   支持LVDS/HDMI/eDP/MIPI DSI多种显示接口

   支持硬件加密,保障应用软件知识产权

   统一金手指封装,便于插拔、兼容替换

   提供硬件与软件定制设计服务


型号处理器规格内存存储封装工作温度说明
HD-RK3568-GF-1GF8GL四核2.0GHz1GB

8GB

金手指
0~+70℃商业级
HD-RK3568-GF-2GF16GL四核2.0GHz2GB16GB金手指0~+70℃商业级
HD-RK3568-GF-2GF16GLI四核2.0GHz2GB16GB金手指-40~+85℃工业级
HD-RK3568-GF-4GF32GL四核2.0GHz4GB32GB金手指0~+70℃商业级
HD-RK3568-GF-8GF32GLI四核2.0GHz8GB

32GB

金手指-40~+85℃工业级
订购型号
产品特点



处理器


瑞芯微RK3568

MPU   四核64位Cortex-A55,主频最高2.0GHz
NPU   1.0 TOPS 算力
GPU   ARM G52 2EE、支持OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1、内嵌高性能2D加速硬件

VPU   4096x2304@60fps H.265/H.264/VP9视频解码,1920x1080@60fps H.265/H.264视频编码

内存

2GB/4GB/8GB LPDDR4 LPDDR4x

存储

16GB/32GB eMMC

工作电压DC 5V
工作温度工业级-40~+85℃   商业级 0~+70℃

接口方式

金手指连接器,204Pin,引脚间距0.5mm

核心板基本参数
核心板机械尺寸


功能

数量

参数

说明

Video OUT3
HDMI:HDMI 2.0,支持1920x1080@120fps、4096x2304@60fps
MIPI_DSI:单通道输出,支持1920x1080@60fps;双通道输出,支持2560x1440@60fps
LVDS:单通道输出,支持1280*800@60Hz

触摸屏

1

可提供4线电阻式与电容触摸屏接口方案

音频

1

I2S接口

复用

USB

2

1路USB 3.0 OTG,1路USB 3.0 HOST

串口

7

1路调试串口,6路功能串口,支持全双工通信

复用

CAN-Bus

2

CAN2.0,不推荐使用

以太网

2

支持10M/100M/1000Mbps自适应

SD接口

1

SDIO3.0
I2C2支持主模式和从模式,支持7位和10位从地址格式,支持多主机操作与超时检测复用
PWM2

GPT(General PWM Timer),支持向上或向下计数(锯齿波),向上或向下计数(三角波),每个通道独立可选,每个通道 2 个输入/输出引脚

复用
SPI1
支持主模式与从模式,最大传输速率50 Mbps复用
PCIE1PCIE3.0 支持2Lanes复用
GPIO20默认启用20,更多数量可通过复用实现复用

SATA

1

SATA 3.0,最高速率6.0Gb/s,支持eSATA
核心板功能参数

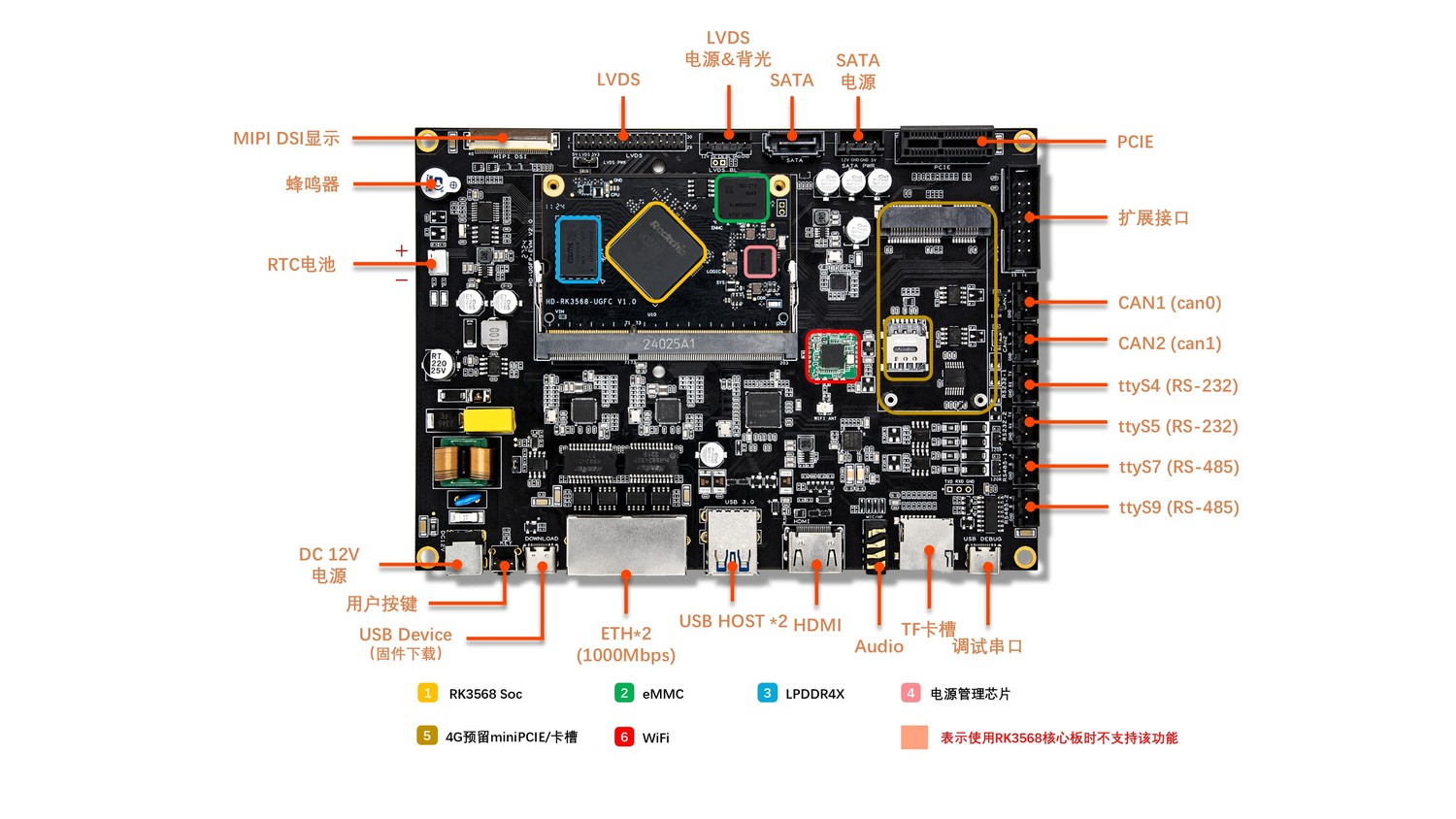

评估板 开发板



内核

Linux 4.19

文件系统

Buildroot,Debian10,Android11

图形工具

QT 5.14.2、Wayland

Docker

支持 默认未安装

实时内核

支持 默认未安装

系统服务

FTP、SSH、Telnet、SCP

第三方库

MQTT、SQLite、Python

交叉编译器

(内核)aarch64-linux-gnu-gcc(6.3.0版本)/(应用程序)aarch64-rockchip-linux-gnu-gcc(9.3.0版本)

驱动

DDR4

支持

eMMC

支持

显示

MIPI-DSI/HDMI/LVDS/eDP

触摸屏

IIC电容触摸屏或四线电阻触摸屏

网口

RGMII接口,默认适配YT8521S

CAN-bus

Socket CAN

USB

2路USB2.0,2路USB3.0

UART

支持RS-232、RS-485

4G

默认适配EC20

Wi-Fi

默认支持AP6181

蓝牙

-

音频

RK809

摄像头

USB/NET接口

TF卡

支持

IIC

支持

SPI

支持

ADC

8通道10位

PWM

支持

RTC

默认支持ISL1208

按键

支持

中断

支持

GPIO

支持

看门狗

支持

软件系统
开发参考资料
可靠性与品质保障
超高产品质量:选料、设计、测试认证全方位保证
压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试
