瑞芯微 RK3588 B2B 核心板 New

产品特点

   基于瑞芯微RK3588 处理器设计,主频最高2.4GHz,采用8nm 先进工艺

   四核64 位 Cortex-A76 和四核Cortex-A55 及独立的NEON 协处理器

   2 路千兆网/ 可扩展4G&5G/ 多路串口/ 支持PCIE 总线

   支持INT4/INT8/INT16/FP16 混合运算,算力高达6TOPs

   支持DP、HDMI、eDP、MIPI DSI 多种显示接口,支持多屏异显

   48MP ISP,支持多摄像头输入

   B2B 封装,便于插拔,最小尺寸68mm * 50mm

   提供硬件与软件定制设计服务


淘宝购买
配件中心


型号处理器规格内存存储封装工作温度说明

HD-RK3588-8GF32GL

四核2.4GHz

8GB LPDDR4X

32GB eMMC

B2B

0~+70℃

商业级

HD-RK3588-8GF32GLI

四核2.4GHz

8GB LPDDR4X

32GB eMMC

B2B

-40~+85℃

工业级

订购型号
产品特点
ABUIABAEGAAg9963owYo2uKDwAMwWThV


外设接口丰富

2路千兆网、最高10路串口HDMI等多路显示接口,最大支持8K@30Hz输出、USB3.0等


ABUIABAEGAAg9963owYo2uKDwAMwWThV


稳定高性能

四核64 位 Cortex-A76 和四核Cortex-A55 及独立的NEON 协处理器、6TOPS算力NPU、多种高速总线


ABUIABAEGAAg9963owYo2uKDwAMwWThV


易用性高应用广


ABUIABAEGAAg9963owYo2uKDwAMwWThV


量产交付保障



B2B封装,便于拆卸维修

医疗电子、电力电子、工业自动化、人工智能、车载中控、音视频系统等多种行业应用


10年+生命周期,现货供应


ABUIABAEGAAg9t63owYovYStBDBTOE8


系统软件全面

Linux、Android、Debian、Modbus、MQTT、SQLite等

ABUIABAEGAAg9t63owYovYStBDBTOE8


完善的可靠性测试

低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试





处理器


瑞芯微RK3588

MPU   四核Cortex-A76@2.4GHz+四核Cortex-A55@1.8GHz
NPU   6.0 TOPS 算力,支持INT4/INT8/INT16/FP16混合操作
GPU   Mail-G610 MP4,OpenGLES 1.1, 2.0, 3.2、OpenCL 2.2、Vulkan1.2

VPU   视频解码:H.265、VP9:up to 8K@60fp

                           H.264:up to 8K@30fps

                           AV1:up to 4K@60fps

        视频编码:H.265/HEVC、H.264/AVC:up to 8K@30fps

内存

8GB LPDDR4X

存储

32GB eMMC

工作电压DC 5V
工作温度工业级-40~+85℃   商业级 0~+70℃

接口方式

板对板连接器,80Pin*2,100Pin *2,引脚间距0.5mm

核心板基本参数
核心板机械尺寸



功能

数量

参数

说明

Video OUT2
MIPI DSI 接口:2 路MIPI DPHY 2.0 或者CPHY 1.1,最大支持4K@60Hz
2HDMI/eDP:2 路HDMI 2.1 或者eDP1.3, HDMI TX 支持最大7680x4320@60Hz 输出,eDP 支持最大4K@60Hz 输出
2DP:2 路DP TX 1.4,DP 支持最大7680x4320@30Hz 输出
1BT.1120:24bit,分辨率1280*800,可复用使用
1HDMI 接口:支持最大1920x1080@60Hz 输出
Video IN2

MIPI CSI DC(DPHY/CPHY):2 路DPHY/CPHY;MIPI DPHY V1.2,4 lanes,2.5Gbps 每Lane;MIPI CPHY V1.1,3 lanes,2.5Gsps每Lane


2MIPI DPHY V1.2,4 lanes,2.5Gbps 每Lane;可复用位4 路2 Lanes MIPI CSI
11 路8/10/12/16-bit 标准DVP 接口, 最高150MHz 数据输入,支持BT.601/BT.656 和BT.1120

HDMI RX

1

1 路HDMI 2.0 RX PHY,4 lanes,兼容HDMI 2.0 和HDMI 1.4复用

串口

10

10 路(含1 路调试串口)


AUDIO

1

内嵌Audio(SPK、MIC、Earphone)

USB

1USB3.0 Host 与SATA3.0 和PCIE2.1 复用复用复用
2USB2.0 Host

2

USB OTG 3.1/2.0/Type-C


以太网

2

支持10M/100M/1000Mbps 自适应

SDIO

2

SDIO3.0

SPDIF

2

SPDIF(8ch)
I2C9最多9路复用
I2S4最多4路
复用
SPI6
最多6路复用
PCIE53 路PCIE 2.1, 与SATA3.0 和USB3.1 复用,2 路PCIE 3.0复用
SATA3SATA3.0, 与PCIE2.1 和USB3.1 复用复用
核心板功能参数

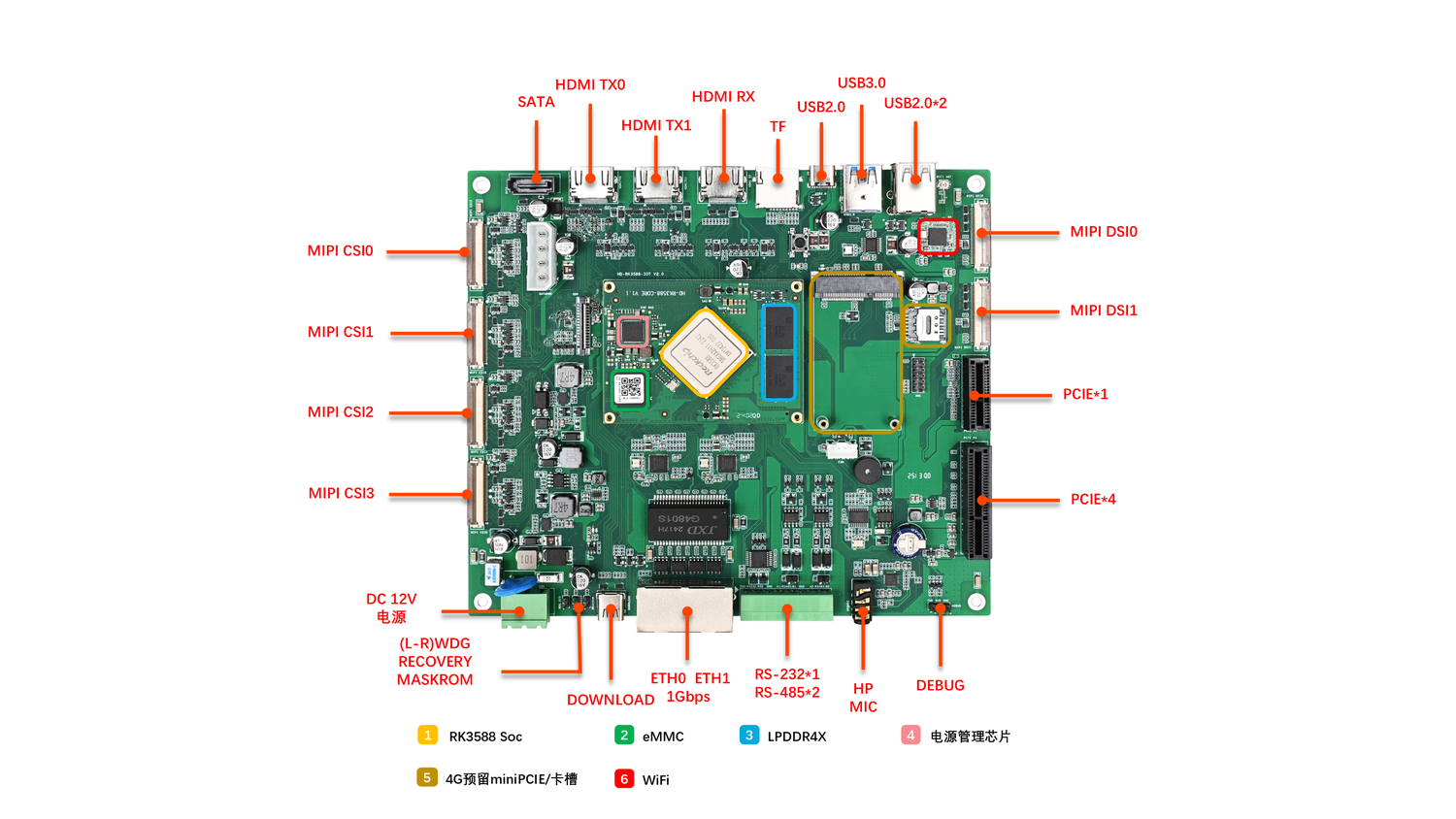

评估板 开发板



内核

Linux 5.10

文件系统

Buildroot,Debian10,Android11

图形工具

QT 5.14.2、Wayland

Docker

支持 默认未安装

实时内核

支持 默认未安装

系统服务

FTP、SSH、Telnet、SCP

第三方库

MQTT、SQLite、Python

交叉编译器

(内核)aarch64-linux-gnu-gcc(6.3.0版本)/(应用程序)aarch64-rockchip-linux-gnu-gcc(9.3.0版本)

驱动

LPDDR4X

支持

eMMC

支持

显示

MIPI-DSI/HDMI/LVDS/eDP

触摸屏

IIC电容触摸屏或四线电阻触摸屏

网口

RGMII接口,默认适配YT8521S

CAN-bus

Socket CAN

USB

2路USB2.0,2路USB3.0

UART

支持RS-232、RS-485

4G

默认适配EC20

Wi-Fi

默认支持AP6181

蓝牙

-

音频

RK809

摄像头

USB/NET接口

TF卡

支持

IIC

支持

SPI

支持

ADC

8通道10位

PWM

支持

RTC

默认支持ISL1208

按键

支持

中断

支持

GPIO

支持

看门狗

支持

软件系统
开发参考资料
可靠性与品质保障
超高产品质量:选料、设计、测试认证全方位保证
压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试
