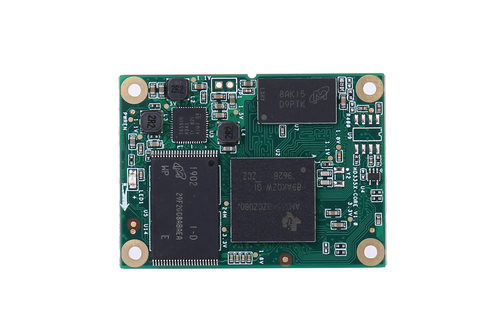

TI Cortex-A8 AM335x核心板

产品特点

   TI 工业级处理器,经典全能

   单核32位 TI Cortex-A8,主频600MHz/800MHz/1GHz

   2路千兆网/可扩展支持4&5G/多路串口/GPMC总线/DDR3

   支持硬件加密,保障应用软件知识产权

   广濑 B2B镀金连接器,可插拔,抗震抗氧化

   最小尺寸30mm x 43mm

   10年+生命周期,长期供货

   提供硬件与软件定制设计服务

开发文档
淘宝购买
配件中心


型号处理器规格内存存储封装工作温度说明
HD335x-256F256L单核800MHz/1GHz256MB DDR3

256MB FLASH

B2B,可插拔0~+70℃商业级
HD335x-512F8GL   单核800MHz/1GHz512MB DDR38GB eMMCB2B,可插拔0~+70℃工业级
HD335x-512F8GLI   单核800MHz/1GHz512MB DDR38GB eMMCB2B,可插拔-40~+85℃







订购型号
产品特点
ABUIABAEGAAg9963owYo2uKDwAMwWThV


设接口丰富

2路千兆网、最高5路串口、LCD显示、音频接口、I2C、SPI等功能接口


ABUIABAEGAAg9963owYo2uKDwAMwWThV


稳定高性能

单核32位 TI Cortex-A8,主频600MHz/800MHz/1GHz


ABUIABAEGAAg9963owYo2uKDwAMwWThV


易用性高应用广


ABUIABAEGAAg9963owYo2uKDwAMwWThV


量产交付保障


B2B封装、便于拆卸维修

医疗电子、电力电子、工业自动化、人工智能、车载中控、音视频系统等多种行业应用


10年+生命周期,现货供应


ABUIABAEGAAg9t63owYovYStBDBTOE8


系统软件全面

Linux、Modbus、MQTT、SQLite

ABUIABAEGAAg9t63owYovYStBDBTOE8


完善的可靠性测试

低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试





处理器


NXP i.MX6UL(L)

主频 528/800MHz
MPU   单核32位 TI Cortex-A8,主频600MHz/800MHz/1GHz
GPU   PowerVR SGX™图形加速器,SGX530 3D 图形引擎

内存

256MB/512MB DDR3

存储

8GB eMMC或 256MB NandFLASH

工作电压DC 5V
工作温度工业级-40~+85   商业级 0~+70

接口方式

板对板连接器,80Pin*2,引脚间距0.5mm,合高3.0mm

核心板基本参数

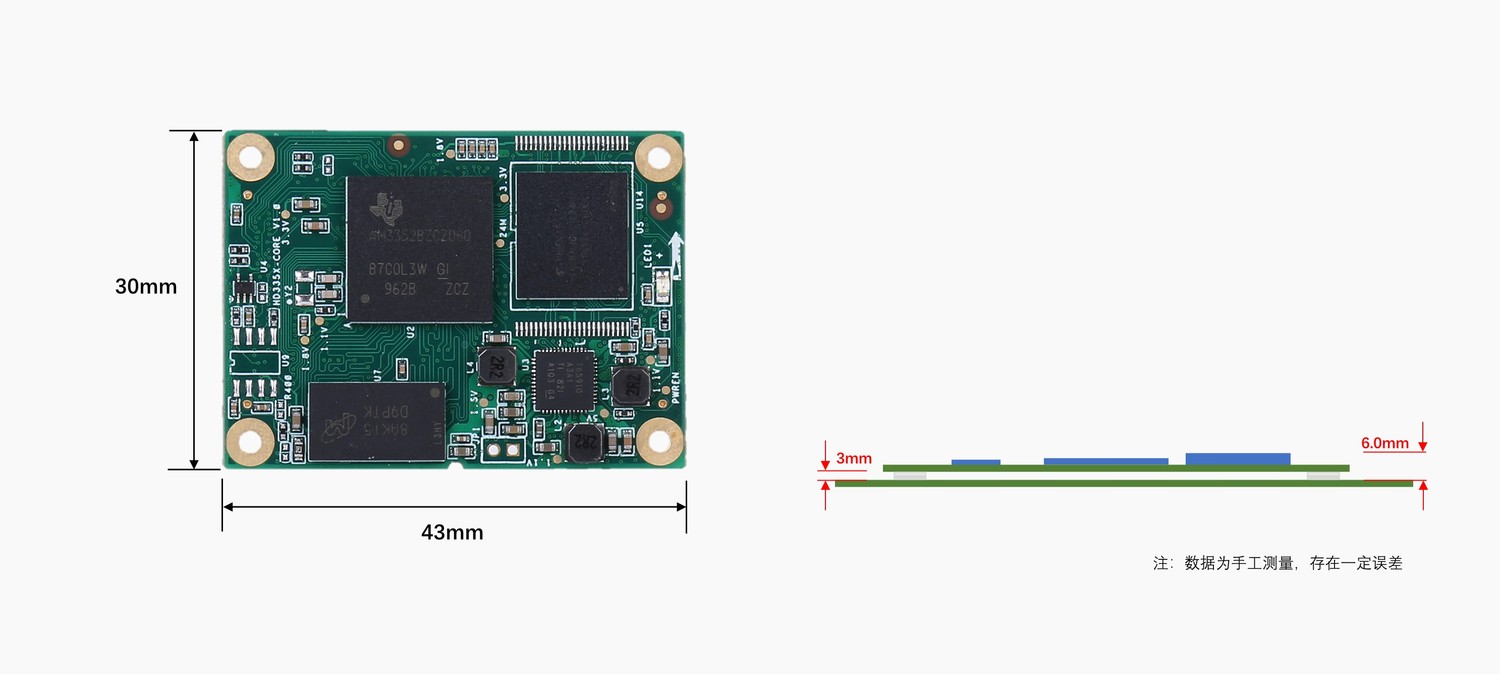

核心板机械尺寸


功能

数量

参数

说明

Video OUT

1

RGB888,提供一个并行显示接口,支持最高分辨率为1366* 768(1280x800@60fps)


0LVDS:可提供方案支持
0VGA:可提供方案支持

Video IN

1

支持USB摄像头


触摸屏

1

可提供4线电阻式与电容触摸屏接口方案


音频接口

1

支持I2S、TDM、数字音频接口传输

复用

USB

2

两个带集成 PHY 的 USB 2.0 ,1路USB2.0 Host,1路USB2.0 OTG,480Mbps


串口

6

1路调试串口,5路功能串口,支持全双工通信


CAN-Bus

2

CAN2.0


以太网

2

支持10M/100M/1000Mbps自适应(1路百兆+1路千兆)


外部总线

1

16位数据线   12位地址线(复用)


SD接口

1

最高支持2路


I2C

3

支持主模式和从模式

复用

PWM

3

eHRPWM

复用

SPI

2

支持主模式与从模式,最大传输速率50 Mbps

复用

ADC

8

8通道,12位分辨率,输入范围0V~1.8V


GPIO

136

3.3V,通用GPIO

复用

核心板功能参数

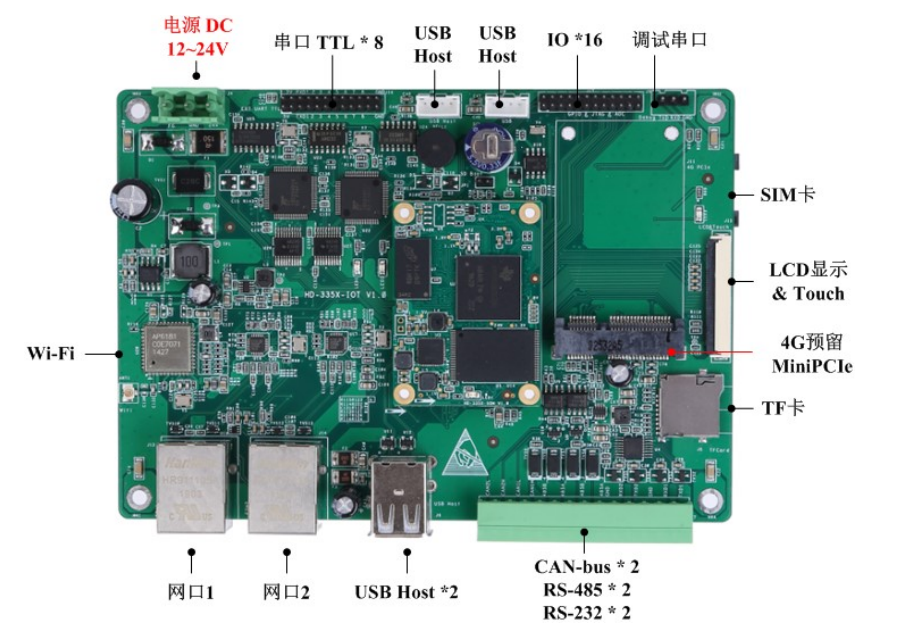

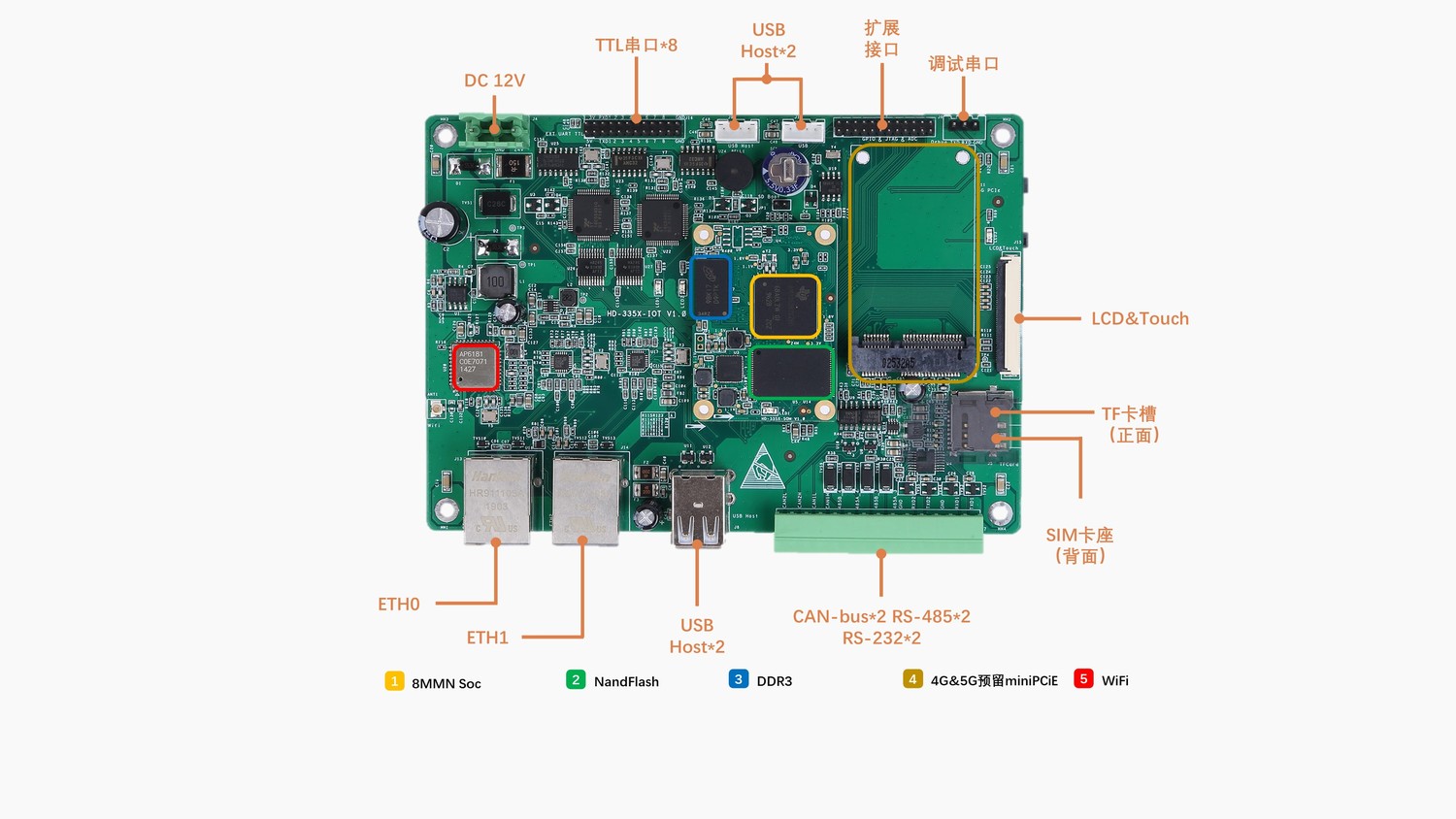

评估板 开发板



内核

Linux 4.14

文件系统Yocto,其中根文件系统采用rootfs,在根文件系统上可挂载多种文件系统,如:sysfs、yaffs2、ubifs 等
图形工具
Docker支持,需另外安装
实时内核支持,需另外安装
系统服务FTP、SSH、Telnet
其他工具Sqlite、Python2、Python3、openssl等
交叉编译器arm-linux-gnueabihf-gcc4.9.2(内核)/arm-none-linux-gnueabi-gcc 4.5.1(应用程序)

驱动

DDR3支持
eMMC支持
显示RGB LCD
触摸屏IIC电容触摸屏或四线电阻触摸屏
网口RGMII接口,默认适配YT8521S
CAN-busSocket CAN
USBUSB2.0,主机和外设模式
UART支持RS-232、RS-485
4G默认适配EC20
Wi-Fi支持USB或SDIO WiFi
蓝牙-
音频支持
摄像头USB摄像头
TF卡支持
IIC支持
SPI支持
ADC支持
PWM支持
RTCISL1208
按键支持
中断支持
GPIO支持
看门狗

支持

软件系统
开发参考资料
可靠性与品质保障
超高产品质量:选料、设计、测试认证全方位保证
压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试
