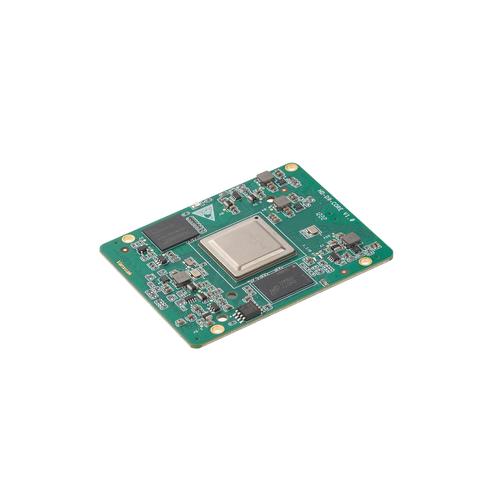

芯驰四核 Cortx-A55 D9 核心板

产品特点

   基于国产芯驰D9工业级处理器设计

   四核64位Cortex-A55+Cortex-R5高性能处理器,主频最高1.6GHz

   2路千兆网/4路CANFD/支持PCIE总线/USB3.0/LPDDR4

   1路MIPI-CSI/1路MIPI-DSI

   支持H.264视频编解码

   支持硬件加密,保障应用软件知识产权

   B2B封装,便于插拔

   最小尺寸70mm * 55m

   提供硬件与软件定制设计服务

开发文档
淘宝购买
配件中心


型号处理器规格内存存储封装工作温度说明
HD-D9-1GF8GLI四核 1.6GHz1GB LPDDR4

8GB eMMC

B2B,可插拔-40~+85℃工业级
HD-D9-2GF8GLI 四核 1.6GHz2GB LPDDR48GB eMMCB2B,可插拔-40~+85℃工业级
订购型号
产品特点
ABUIABAEGAAg9963owYo2uKDwAMwWThV


外设接口丰富

2路千兆网、最高16路串口、最高4路CAN-FD、MIPI-DSI 显示接口、MIPI-CSI视频等多路接口


ABUIABAEGAAg9963owYo2uKDwAMwWThV


稳定高性能

四核64位Cortex-A55+Cortex-R5高性能处理器,主频最高1.6GHz


ABUIABAEGAAg9963owYo2uKDwAMwWThV


高性能用途广


ABUIABAEGAAg9963owYo2uKDwAMwWThV


量产交付保障



B2B封装,便于拆卸


10年+生命周期,现货供应


ABUIABAEGAAg9t63owYovYStBDBTOE8


系统软件全面

Linux、RTOS等

ABUIABAEGAAg9t63owYovYStBDBTOE8


完善的可靠性测试

低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试





处理器


芯驰D9

MPU   四核64位Cortex-A55,主频最高1.6GHz
MCU   Cortex-R5600MHz
GPU    IMG PowerVR 9XM GPU

VPU    支持H.264视频编解码

内存

1GB/2GB LPDDR4

存储

8GB eMMC

工作电压DC 5V
工作温度工业级-40~ +85℃

接口方式

板对板连接器,4x80Pin,引脚间距0.5mm,合高3.0mm

核心板基本参数
核心板机械尺寸


功能

数量

参数

说明

Video OUT

1

1路MIPI-DSI


Video IN

1

1路MIPI-CSI,1路并口


触摸屏

1

可提供4线电阻式与电容触摸屏接口方案


音频接口

1

4个单通道I2S/TDM,2个多通道I2S

复用

USB

2

2路USB2.0 Host,1路USB2.0 Slave,480Mbps


串口

16

1路调试串口,15路功能串口,支持全双工通信


CAN

4

4路CAN-FD


以太网

2

支持10M/100M/1000Mbps自适应,支持TSN


PCIe

2

PCIe 3.0


SD接口

2

支持SD3.0/SDIO


I2C12支持主模式和从模式,支持7位和10位从地址格式,支持多主机操作与超时检测复用
PWM8

GPT(General PWM Timer),支持向上或向下计数(锯齿波),向上或向下计数(三角波),每个通道独立可选,每个通道 2 个输入/输出引脚

复用

SPI

8

支持主模式与从模式,最大传输速率50 Mbps

复用

ADC

4

2通道,12位分辨率,输入范围0V~1.8V,转换时间1µs


GPIO

150

3.3V,通用GPIO

复用

核心板功能参数
评估板 开发板



内核

Linux 4.14

文件系统 Yocto
图形工具 QT5.6.2
Docker支持 默认未安装
实时内核支持 默认未安装
系统服务FTP、SSH、SMB
其他工具
交叉编译器

aarch64-sdrv-linux-gcc

驱动

LPDDR4支持
eMMC支持
显示MIPI DSI、LVDS
触摸屏IIC电容触摸屏或四线电阻触摸屏
网口RGMII接口,默认适配YT8521S
CAN-busSocket CAN
USB支持
UART支持RS-232、RS-485
4G默认适配EC20
Wi-Fi默认适配AP6181
蓝牙支持
音频支持
摄像头支持USB接口、MIPI-CSI
TF卡支持
IIC支持
SPI支持
ADC支持4 通道 12 路
PWM支持
RTC默认支持ISL1208
按键支持
中断支持
GPIO支持
看门狗

支持

软件系统
