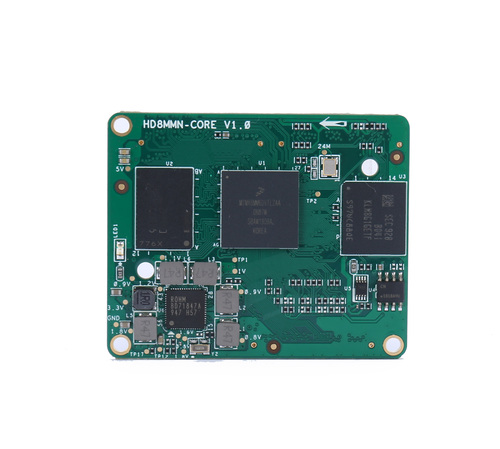

NXP 四核 Cortex-A53   i.MX8MMN核心板

产品特点

   基于NXP i.MX8M Mini 处理器设计,高性能低功耗,采用14nm FET工艺技术

   四核64位Cortex-A53 主频最高1.8GHz、单核Cortex-M4 400MHz

   1路千兆网/可扩展4G&5G/多路串口/支持PCIE总线/LDDR4

   支持硬件加密,保障应用软件知识产权

   支持多种格式视频编解码

   B2B封装,便于插拔

   最小尺寸55mm * 45mm

   提供硬件与软件定制设计服务

淘宝购买
配件中心


型号处理器规格内存存储封装工作温度说明
HD8MMN-2GF8GLW四核1.8GHz2GB LPDDR4

8GB eMMC

B2B-20~+70℃宽温级
HD8MMN-2GF8GLI四核1.8GHz2GB LPDDR4

8GB eMMC

B2B-40~+85℃工业级
订购型号
产品特点
ABUIABAEGAAg9963owYo2uKDwAMwWThV


外设接口丰富

2路千兆网(扩展)、最高4路串口、MIPI-DSI 显示接口、MIPI-CSI视频等多路接口、2路集成PHY USB2.0


ABUIABAEGAAg9963owYo2uKDwAMwWThV


稳定高性能

基于NXP i.MX8M Mini 处理器设计,高性能低功耗,采用14nm FET工艺技术,四核64位Cortex-A53 主频最高1.8GHz、单核Cortex-M4 400MHz


ABUIABAEGAAg9963owYo2uKDwAMwWThV


易用性高应用广


ABUIABAEGAAg9963owYo2uKDwAMwWThV


量产交付保障



B2B封装,便于拆卸维修

医疗电子、电力电子、工业自动化、人工智能、车载中控、音视频系统等多种行业应用


10年+生命周期,现货供应


ABUIABAEGAAg9t63owYovYStBDBTOE8


系统软件全面

Linux 、Modbus

ABUIABAEGAAg9t63owYovYStBDBTOE8


完善的可靠性测试

低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试





处理器


NXP i.MX8M Mini

MPU   四核64位Cortex-A53 主频最高1.8GHz、单核Cortex-M4 400MHz

3D GPU (1个着色器,OpenGL ® ES 2.0,Open VG 1.1),2D GPU

内存

2GB LPDDR4

存储

8GB eMMC

工作电压DC 5V
工作温度工业级 -40~ +85℃   宽温级 -20℃~+70℃

接口方式

板对板连接器,80Pin*3,引脚间距0.5mm

核心板基本参数
核心板机械尺寸


功能

数量

参数

说明

Video OUT

1

MIPI-DSI:4通道MIPI-DSI接口,最高可工作1.5 Gbps


0

VGA可提供方案支持


Video IN

1

4通道MIPI CSI接口,最高可工作1.5 Gbps


触摸屏

1

可提供4线电阻式与电容触摸屏接口方案


音频接口

1

5个SAI (12Tx + 16Rx外部I2S通道), 8路PDM输入

复用

USB

2

2个集成PHY的USB 2.0 OTG控制器


串口

4

1路调试串口,3路功能串口,支持全双工通信,最大支持波特率为4Mbps。

复用

CAN-Bus

0

可扩展支持


以太网

1

支持10M/100M/1000Mbps自适应,带AVB和IEEE 1588, Energy Efficient Ethernet(EEE),适用于低功耗器件


SD接口

2

支持SDHI,支持SD、SDHC和SDXC SD存储卡访问,符合SD 3.0,支持卡检测功能,支持写保护


I2C

4

支持主模式和从模式,支持7位和10位从地址格式,支持多主机操作与超时检测,支持320Kbps传输速率

复用

PWM

4

具有16位计数器

复用

SPI

4

3路ECSPI全双工增强型同步串行接口,数据速率高达52 Mbit/s,可配置为支持主/从模式

1路FlexSPI:支持single pad/dual pad/quad pad 操作模式,支持Single Data Rate/Double Data Rate操作模式

复用

PCIE

1

1个PCIe 2.0 (1通道) ,带L1低功耗子状态


GPIO

125

通用GPIO

复用

核心板功能参数

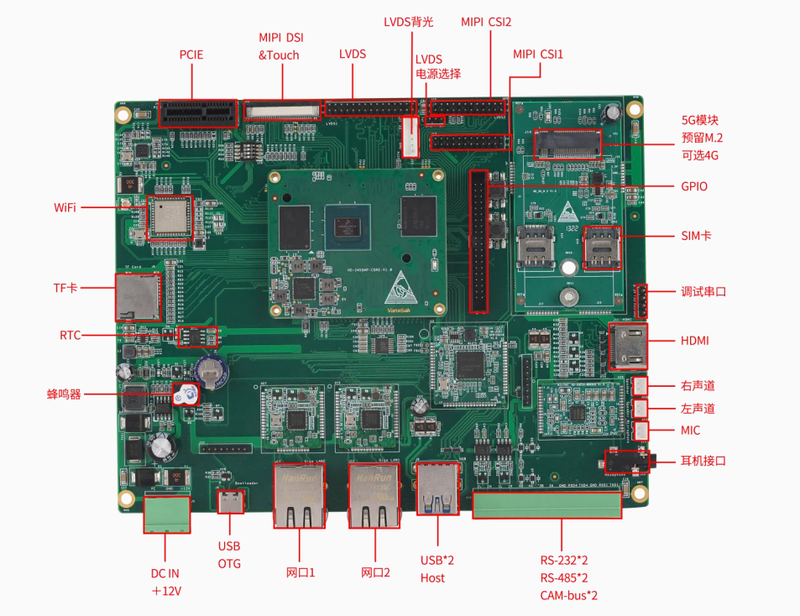

评估板 开发板



内核

Linux 4.19

文件系统 Yocto、Ubuntu18.04
图形工具 QT4.7.0、Wayland
Docker支持 默认未安装
实时内核支持 默认未安装
系统服务FTP、SSH、Telnet、SCP
第三方库MQTT、SQLite、Python
交叉编译器

aarch64-poky-linux-gcc 8.3.0(内核、应用程序)

驱动

LPDDR4

2GB LPDDR4

eMMC

8GB eMMC

显示

MIPI-DSI

触摸屏

IIC电容触摸屏或四线电阻触摸屏

网口

2路RGMII接口,默认适配YT8521S

CAN-bus

支持SPI扩展,默认MCP2515

USB

2路USB2.0,可支持USB-HUB扩展

UART

支持RS-232、RS-485

4G

默认适配EC20

Wi-Fi

默认支持AP6181

蓝牙

可扩展uart蓝牙

音频

IIS接口、默认WM8960

摄像头

4路MIPI-CSI

TF卡

支持

IIC

4路I2C

SPI

3路SPI、2路扩展为SPI转CAN

ADC

支持

PWM

4路PWM

RTC

支持

按键

支持按键ON/OFF/RESET

中断

支持

GPIO

支持

看门狗

支持
