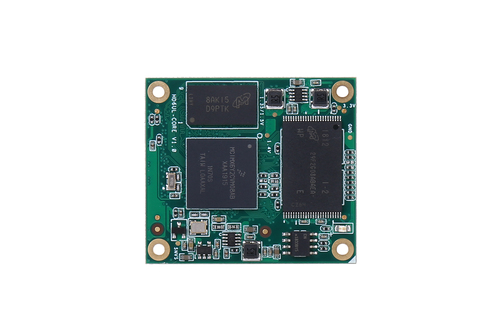

NXP 单核Cortex-A7 i.MX6ULL核心板

产品特点

   基于NXP i.MX6ULL 处理器设计,经典全能

   单核32位Cortex-A7 主频最高900MHz

   2路网口/LCD显示/2路USB/多路串口/DDR3

   支持硬件加密,保障应用软件知识产权

   B2B封装,便于插拔

   最小尺寸43mm*38mm

   提供硬件与软件定制设计服务

开发文档
淘宝购买
配件中心


型号处理器规格内存存储封装工作温度说明
HD6ULL-256F256LI单核800MHz256MB DDR3

256MB NAND

B2B-40+85℃
HD6ULL-512F8GLW单核800MHz512MB DDR38GB eMMCB2B-20~+70℃
HD6ULL-512F8GLI单核800MHz512MB DDR3

8GB eMMC

B2B-40~+85℃
订购型号
产品特点
ABUIABAEGAAg9963owYo2uKDwAMwWThV


外设接口丰富

2路网口、8路串口、2路CAN、

支持LCD


ABUIABAEGAAg9963owYo2uKDwAMwWThV


稳定高性能

单核32位Cortex-A7 主频最高900MHz


ABUIABAEGAAg9963owYo2uKDwAMwWThV


小体积低成本


ABUIABAEGAAg9963owYo2uKDwAMwWThV


量产交付保障


易用性高应用广

B2B封装,便于拆卸维修

医疗电子、电力电子、工业自动化、人工智能、车载中控、音视频系统等多种行业应用



10年+生命周期,现货供应


ABUIABAEGAAg9t63owYovYStBDBTOE8


系统软件全面

Linux、Modbus、MQTT、SQLite等


ABUIABAEGAAg9t63owYovYStBDBTOE8


完善的可靠性测试

低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试




处理器

NXP i.MX6UL(L)

主频528/800MHz

内存

256MB/512MB DDR3

存储

8GB eMMC或 256MB NandFLASH

工作电压

DC 5V

工作温度

工业级-40~+85℃   宽温级 -20~+70℃

接口方式

板对板连接器,80Pin*2,引脚间距0.5mm,合高3.0mm


核心板基本参数
核心板机械尺寸


功能

数量

参数

说明

Video OUT
1 LCD显示:RGB888,提供一个并行显示接口,支持最高分辨率为 1366 * 768(1280x800@60fps)

0

VGA显示:可提供方案支持


0 LVDS:可提供方案支持
Video IN11 路,CSI,可扩展模拟摄像头

触摸屏

1

支持 4 线电阻式与电容触摸屏

音频接口

1

1 路输出,无需声卡 ,支持外扩声卡


USB

2

1路USB2.0 Host,1路USB2.0 OTG,480Mbps

串口

8

1路调试串口,7路功能串口,支持全双工通信

复用

CAN-Bus

2

CAN2.0

以太网

2

支持10M/100M自适应

SD接口

2

支持主模式和从模式,支持多主机操作与超时检测复用
I2C4支持主模式和从模式,支持多主机操作与超时检测复用
PWM8

支持最高8路

复用
SPI1支持主模式与从模式,最大传输速率50 Mbps
ADC88通道复用

GPIO

109

3.3V,通用GPIO

复用

核心板功能参数

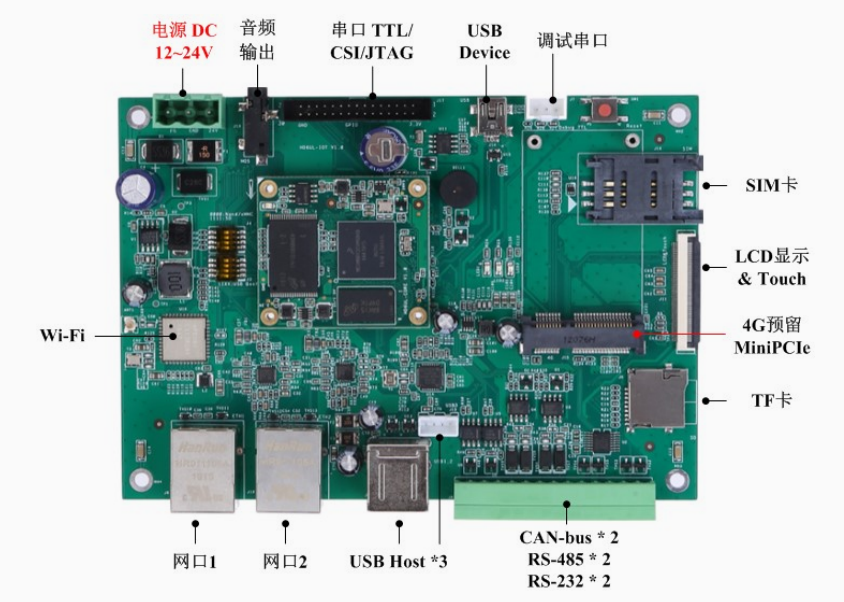

评估板 开发板



内核

Linux 4.1.15

文件系统 Yocto,其中根文件系统采用rootfs,在根文件系统上可挂载多种文件系统,如:sysfs、yaffs2、ubifs 等
图形工具QT5.6
Docker支持,默认未安装
实时内核支持,默认未安装
系统服务    FTP、Telnet
第三方库
交叉编译器    arm-linux-gnueabihf-gcc4.9.2(内核)/arm-none-linux-gnueabi-gcc 4.5.1(应用程序)

驱动

DDR3支持
eMMC支持
显示RGB,支持VGA与LVDS扩展
触摸屏IIC电容触摸屏或四线电阻触摸屏
网口RMII接口,默认适配LAN8720
USB网口SR9900A
CAN-busSocket CAN
USB支持
UART支持RS-232、RS-485
4G默认适配EC20
Wi-Fi默认适配AP6181
蓝牙支持
音频默认支持WM8960
摄像头usb摄像头
TF卡支持
IIC支持
SPI支持
ADC支持8通道
PWM支持
RTC默认支持ISL1208
按键支持
中断支持
GPIO支持
看门狗

支持

软件系统
开发参考资料
可靠性与品质保障
超高产品质量:选料、设计、测试认证全方位保证
压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试
