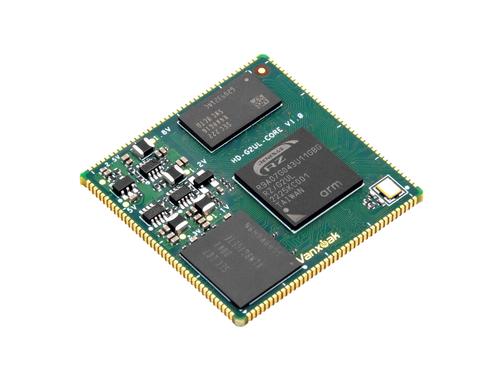

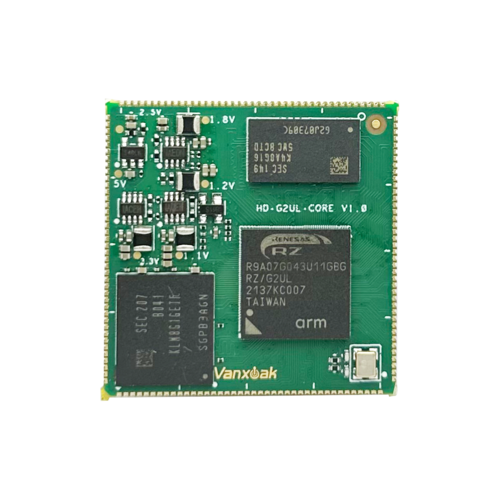

瑞萨Cortex-A55   RZ/G2UL核心板

产品特点

   源于瑞萨电子汽车电子技术积累,平台可靠

   单核64位Cortex-A55,主频最高1.0GHz 、单核Cortex-M33 200MHz

   2路千兆网/多路串口/支持LCD显示/DDR4

   支持硬件加密,保障应用软件知识产权

   邮票孔连接

   最小尺寸35mm*35mm

   10年+生命周期,长期供货

   提供硬件与软件定制设计服务


型号处理器规格内存存储封装工作温度说明
HD-G2UL-512F8GLI单核1.0GHz+M33 200MHz512MB DDR4

8GB eMMC

邮票孔-40~+85℃148元含税
HD-G2UL-1GF8GL单核1.0GHz+M33 200MHz1GB DDR4

8GB eMMC

邮票孔0~+70℃148元含税
HD-G2UL-1GF8GLI单核1.0GHz+M33 200MHz1GB DDR4

8GB eMMC

邮票孔-40~+85℃







订购型号
产品特点
ABUIABAEGAAg9963owYo2uKDwAMwWThV


外设接口丰富

2路千兆网、最高4路串口、LCD显示、MIPI-CSI视频等多路接口、I2C、SPI等功能接口


ABUIABAEGAAg9963owYo2uKDwAMwWThV


稳定高性能

多核异构,单核64位Cortex-A55,主频最高1.0GHz 、单核Cortex-M33 200MHz


ABUIABAEGAAg9963owYo2uKDwAMwWThV


小体积低成本


ABUIABAEGAAg9963owYo2uKDwAMwWThV


量产交付保障



邮票孔封装,扛震等级高



10年+生命周期,现货供应


ABUIABAEGAAg9t63owYovYStBDBTOE8


系统软件全面

Linux、Modbus、MQTT、SQLite

ABUIABAEGAAg9t63owYovYStBDBTOE8


完善的可靠性测试

低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试





处理器


瑞萨RZ/G2UL

MPU   单核64位Cortex-A55,主频最高1.0GHz

MCU   单核Cortex-M33 200MHz

显示支持1920x1080@30fps

内存

512MB/1GB DDR4

存储

8GB eMMC

工作电压DC 5V
工作温度工业级-40~+85℃   商业级 0~+70℃

接口方式

邮票孔

核心板基本参数
核心板机械尺寸


功能

数量

参数

说明

Video OUT

1

LCD显示:RGB888,提供一个并行显示接口,支持最高分辨率为 WXGA(1280x800@60fps)


0

LVDS:可提供方案支持

Video IN

1

MIPI-CSI-2:提供1个4-lane MIPI摄像机串行接口,支持5MP、30fps

触摸屏

1

可提供4线电阻式与电容触摸屏接口方案

音频接口

4

支持I2S/单声道/TDM音频格式

复用

USB

2

1路USB2.0 Host,1路USB2.0 OTG,480Mbps

串口

5

1路调试串口,4路功能串口,支持全双工通信

2路无FIFO串口未计入

CAN-Bus

2

CAN-FD,符合ISO 11898-1规范,最多64×2通道接收消息缓冲区,每个通道16个传输消息缓冲区。兼容CAN2.0

以太网

2

支持10M/100M/1000Mbps自适应

SD接口

1

支持SDHI,支持SD、SDHC和SDXC SD存储卡访问,符合SD 3.0,支持卡检测功能,支持写保护
I2C4支持主模式和从模式,支持7位和10位从地址格式,支持多主机操作与超时检测复用
PWM8

GPT(General PWM Timer),支持向上或向下计数(锯齿波),向上或向下计数(三角波),每个通道独立可选,每个通道 2 个输入/输出引脚

复用
SPI3支持主模式与从模式,最大传输速率50 Mbps复用
ADC28通道,12位分辨率,输入范围0V~1.8V,转换时间1µs

GPIO

90

通用GPIO

复用

核心板功能参数

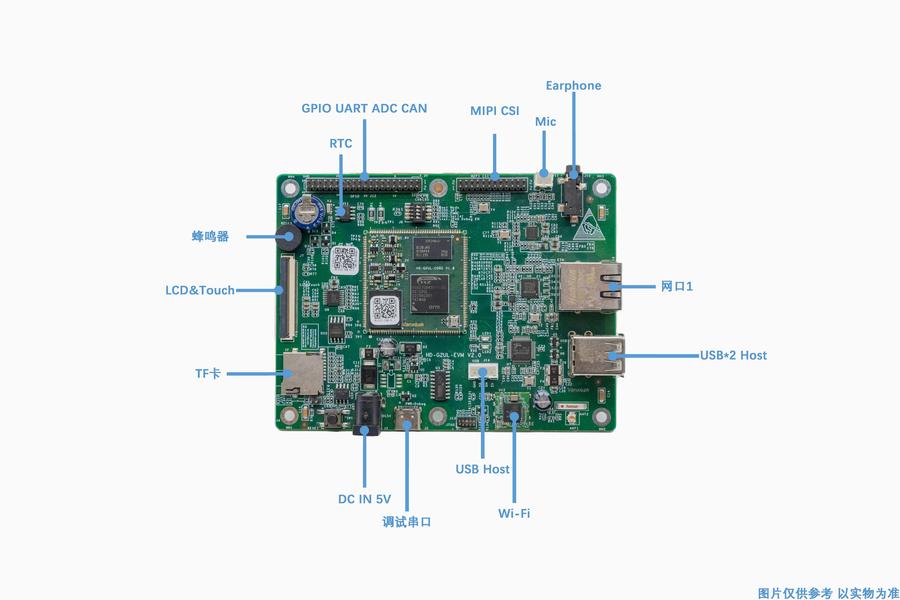

评估板 开发板



内核

Linux 5.10.83

文件系统

Yocto 、Ubuntu18.0无桌面,根文件系统采用ext4,在根文件系统上可挂载多种文件系统,如:sysfs、yaffs2、ubifs等。

图形工具QT5.9.6
实时内核支持,默认未安装
系统服务FTP、SSH、Telnet
其它工具bluez5、hostapd、mosquitto、sqlite、Perl、Tcl、Python2、Python3、nginx、nodejs、open-amp、openssl
交叉编译器

aarch64-poky-linux-gcc(内核、应用程序)

驱动

DDR4支持
eMMC支持
显示LCD显示
触摸屏IIC电容触摸屏或四线电阻触摸屏
网口RGMII接口,默认适配YT8521S
CAN-busSocket CAN
USBUSB2.0,主机和外设模式
UART支持RS-232、RS-485
4G-
Wi-FiUSB
蓝牙USB或SDIO、UART接口蓝牙
音频ES8316
摄像头CSI
TF卡一路TF卡槽
IIC支持
SPI支持
ADC支持
PWM支持
RTCISL1208
按键支持
中断支持
GPIO支持
看门狗

支持

软件系统
开发参考资料
瑞萨官方认证  技术合作伙伴参考资料
可靠性与品质保障
超高产品质量:选料、设计、测试认证全方位保证
压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试
