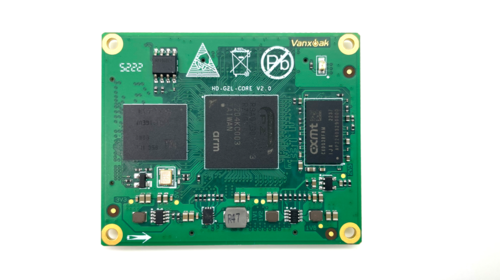

瑞萨Cortex-A55   RZ/G2L核心板

产品特点

   源于瑞萨电子汽车电子技术积累,平台可靠

   双核64位Cortex-A55,主频最高1.2GHz 、单核Cortex-M33 200MHz

   2路千兆网/可扩展4G&5G/多路串口/DDR4

   支持硬件加密,保障应用软件知识产权

   广濑 B2B镀金连接器,可插拔,抗震抗氧化

   最小尺寸55mm*45mm

   10年+生命周期,长期供货

   提供硬件与软件定制设计服务

淘宝购买
配件中心


型号处理器规格内存存储封装工作温度说明
HD-G2L-1GF8GL双核1.2GHz+M33 200MHz1GB DDR4

8GB eMMC

B2B,可插拔0~+70℃198元含税
HD-G2L-1GF8GLI双核1.2GHz+M33 200MHz1GB DDR4

8GB eMMC

B2B,可插拔-40~+85℃
HD-G2L-2GF8GL双核1.2GHz+M33 200MHz2GB DDR4

8GB eMMC

B2B,可插拔0~+70℃
HD-G2L-2GF8GLI双核1.2GHz+M33 200MHz2GB DDR4

8GB eMMC

B2B,可插拔-40~+85℃
订购型号
产品特点
ABUIABAEGAAg9963owYo2uKDwAMwWThV


外设接口丰富

2路千兆网、最高5路串口、MIPI-DSI 显示接口、MIPI-CSI视频等多路接口、I2S/I2C、SPI等功能接口


ABUIABAEGAAg9963owYo2uKDwAMwWThV


稳定高性能

双核64位Cortex-A55,主频最高1.2GHz 、片内单核Cortex-M33 200MHz实时硬核


ABUIABAEGAAg9963owYo2uKDwAMwWThV


易用性高应用广


ABUIABAEGAAg9963owYo2uKDwAMwWThV


量产交付保障



B2B封装、便于拆卸维修,显控终端、工业、医疗分析仪器。车载终端、边缘计算设备多种行业应用



10年+生命周期,现货供应


ABUIABAEGAAg9t63owYovYStBDBTOE8


系统软件全面

Linux、Modbus、MQTT、SQLite


ABUIABAEGAAg9t63owYovYStBDBTOE8


完善的可靠性测试

低温存储、高温运行、高低温循环、浪涌、群脉冲、静电、长时间稳定性测试





处理器


瑞萨RZ/G2L

MPU   双核64位Cortex-A55,主频最高1.2GHz

MCU   单核Cortex-M33 200MHz

GPU   Arm Mali-G31、OpenGL ES 1.1/2.0/3.1/3.2、Vulkan 1.1、OpenCL 2.0

VPU   Encoding / Decoding

          H.264 / AVC (High Profile / Main Profile / Baseline Profile)

          H.264 / MVC (Stereo High Profile)

          最大像素率:1920 x 1080 x 30 fps

内存

1GB/2GB DDR4

存储

8GB eMMC

工作电压   DC 5V
工作温度   工业级 -40~+85   商业级 0~+70℃,处理器结温125

接口方式

板对板连接器,80Pin*3,引脚间距0.5mm,合高3.0mm

核心板基本参数

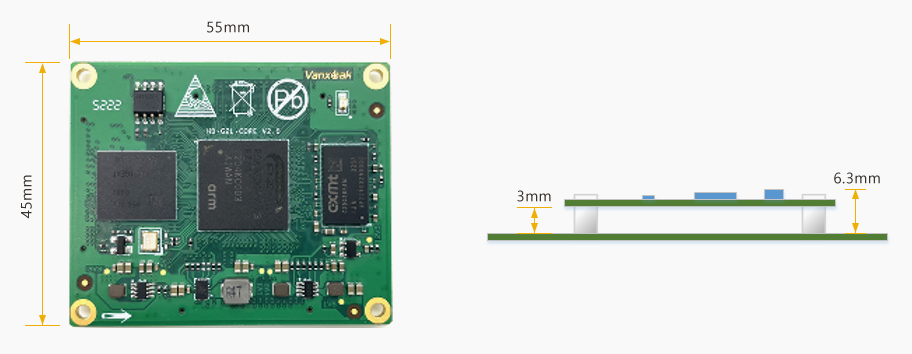

核心板机械尺寸


功能

数量

参数

说明

Video OUT

1

LCD显示:RGB888,提供一个并行显示接口,支持最高分辨率为 WXGA(1280x800@60fps)

与MIPI-DSI复用

1

MIPI-DSI显示:提供 1 个 4-lane MIPI 显示串行接口,每 lane 最高支持 1.5 Gbps最高分辨率支持 1920x1080@60fps

0

LVDS:可提供方案支持

Video IN

1

MIPI-CSI:提供1个4-lane MIPI摄像机串行接口,4lane最高支持4000Mbps

触摸屏

1

可提供4线电阻式与电容触摸屏接口方案

音频接口

2

支持I2S/单声道/TDM音频格式

复用

USB

2

1路USB2.0 Host,1路USB2.0 OTG,480Mbps

串口

5

1路调试串口,4路功能串口,支持全双工通信

复用

CAN-Bus

2

CAN-FD,符合ISO 11898-1规范,最多64×2通道接收消息缓冲区,每个通道16个传输消息缓冲区。兼容CAN2.0

以太网

2

支持10M/100M/1000Mbps自适应,支持IEEE802.3 PHY RGMII和IEEE802.3 PHY MII

SD接口

1

支持SDHI,支持SD、SDHC和SDXC SD存储卡访问,符合SD 3.0,支持卡检测功能,支持写保护
I2C3支持主模式和从模式,支持7位和10位从地址格式,支持多主机操作与超时检测复用
PWM8

GPT(General PWM Timer),支持向上或向下计数(锯齿波),向上或向下计数(三角波),每个通道独立可选,每个通道 2 个输入/输出引脚

复用
SPI3支持主模式与从模式,最大传输速率50 Mbps复用
ADC88通道,12位分辨率,输入范围0V~1.8V,转换时间1µs

GPIO

120

通用GPIO

复用

核心板功能参数

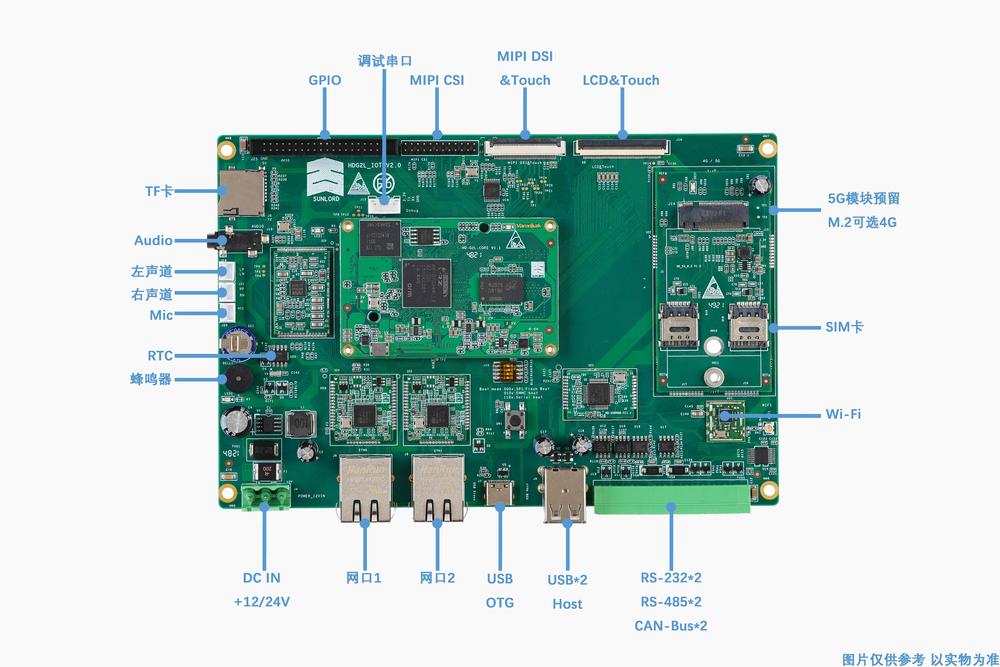

评估板 开发板



内核

Linux 5.10

文件系统Yocto、Ubuntu18.0无桌面
实时内核支持,默认未安装
系统服务FTP、SSH、Telnet
其他工具bluez5、hostapd、mosquitto、sqlite、Perl、Tcl、Python2、Python3、nginx、nodejs、open-amp、openssl
交叉编译器aarch64-poky-linux-gcc(内核、应用程序)
图形工具QT5.6

驱动

DDR4支持
eMMC支持
显示RGB或MIPI-DSI,支持HDMI与LVDS扩展
触摸屏IIC电容触摸屏或四线电阻触摸屏
网口RGMII接口,默认适配YT8521S
CAN-bus2路CAN-FD
USB2路USB 2.0
UART支持RS-232、RS-485
4G默认适配EC20
Wi-FiUSB Wi-Fi
蓝牙USB 蓝牙
音频支持
摄像头CSI
TF卡支持
IICRTC
ADC支持
GPIO支持
看门狗

支持

软件系统
开发参考资料
瑞萨官方认证  技术合作伙伴参考资料
可靠性与品质保障
超高产品质量:选料、设计、测试认证全方位保证
压力测试

压力测试

老化房

老化测试

高低温测试

高低温测试

防静电测试

防静电测试

信号质量测试

信号质量测试

EMC测试

EMC测试
